Einzelteilzeichnungen

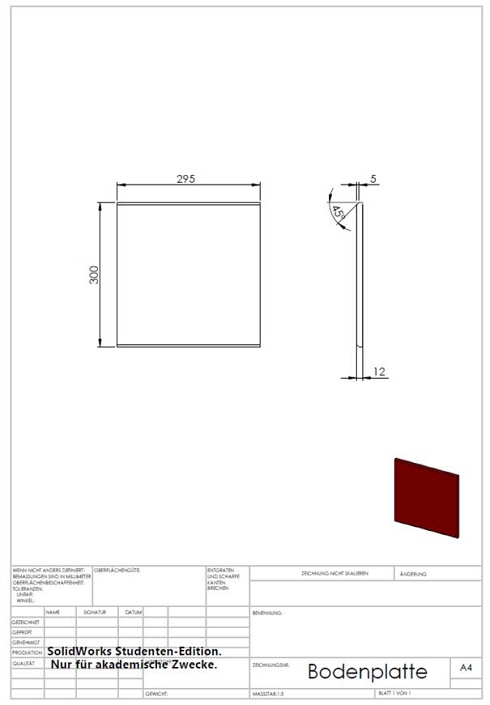

Bodenplatte

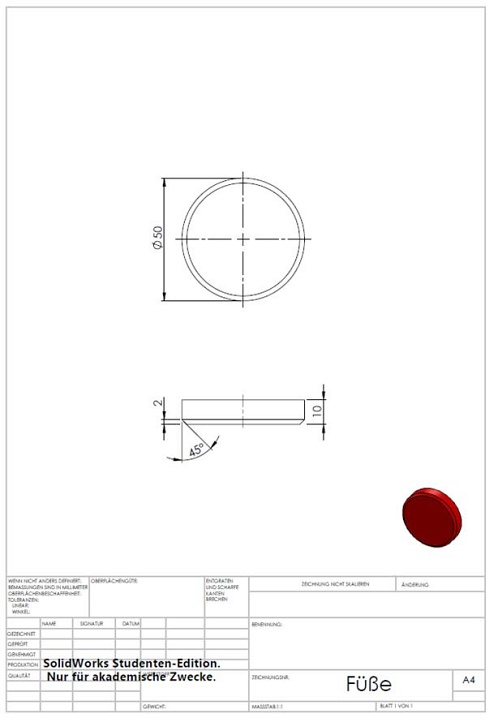

Füße

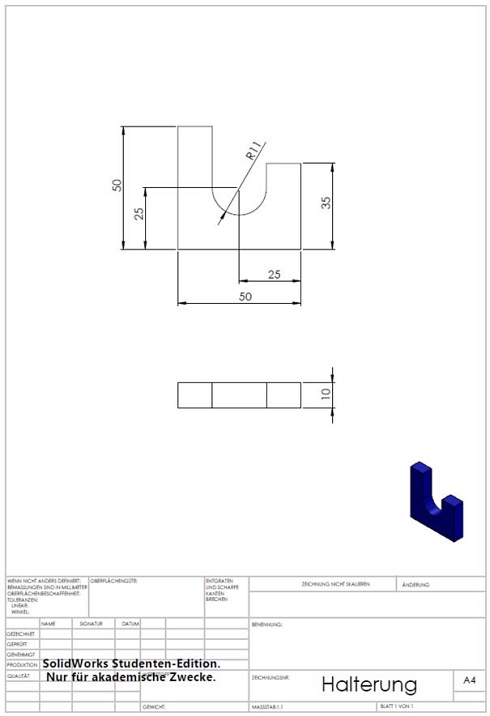

Halterung

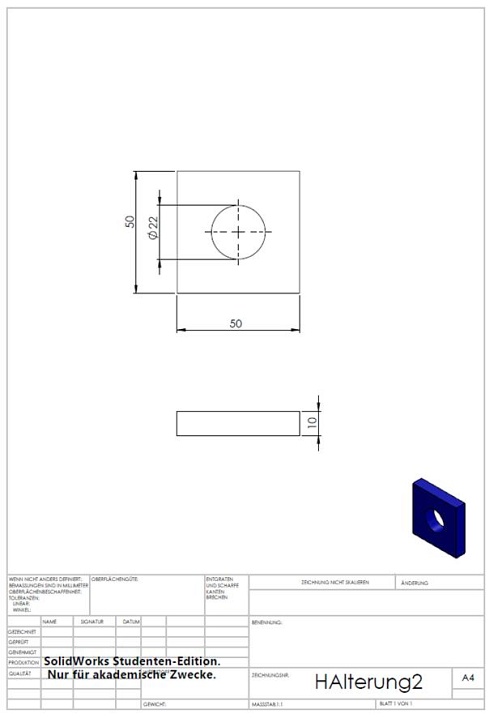

Halterung2

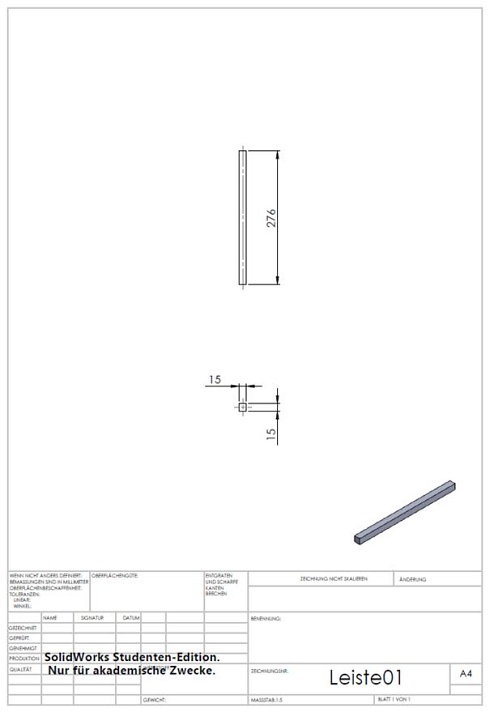

Leiste01

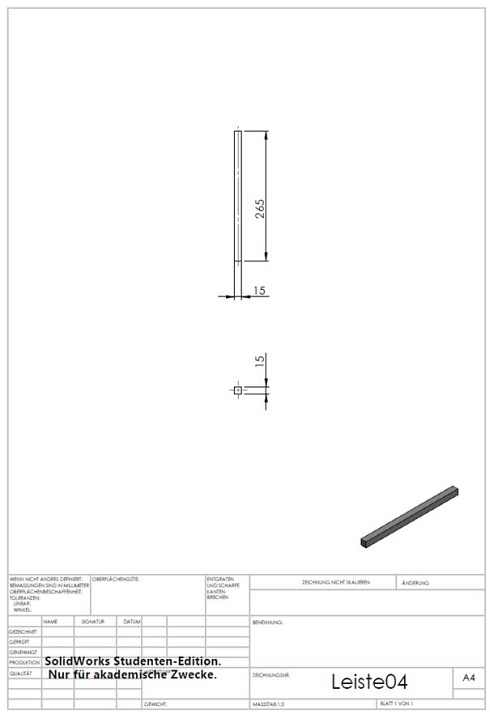

Leiste04

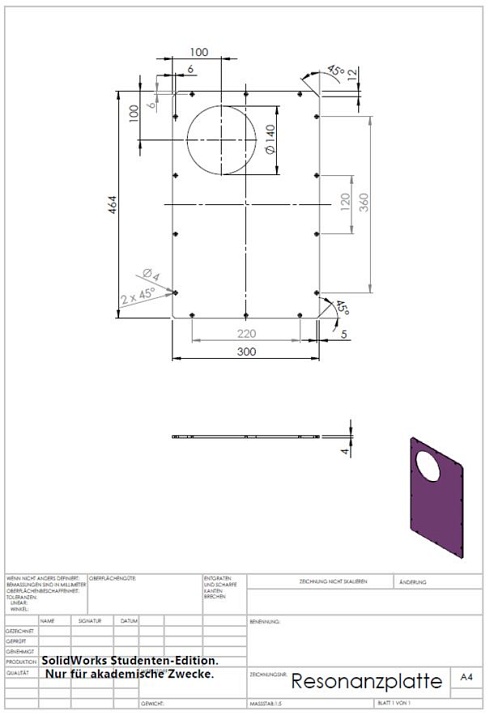

Resonanzplatte

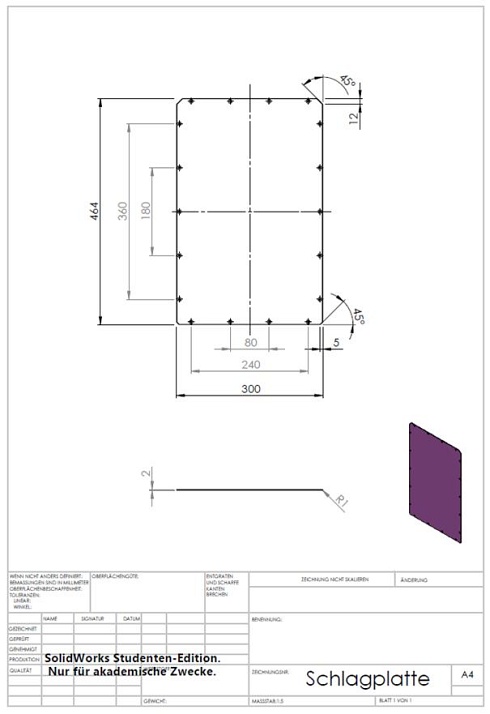

Schlagplatte

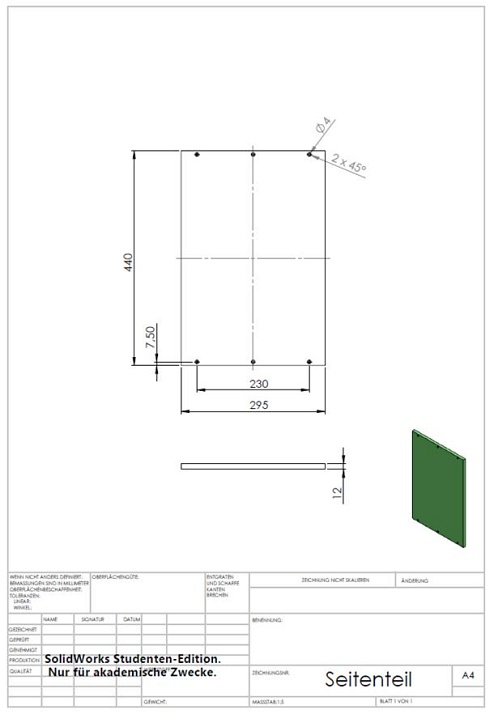

Seitenteil

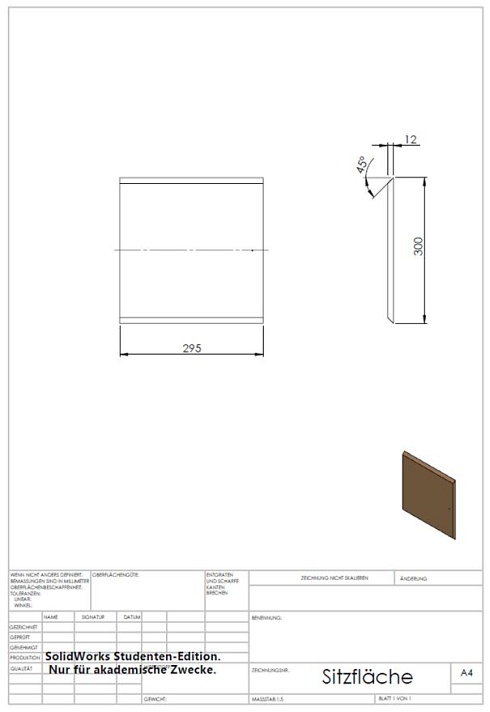

Sitzfläche

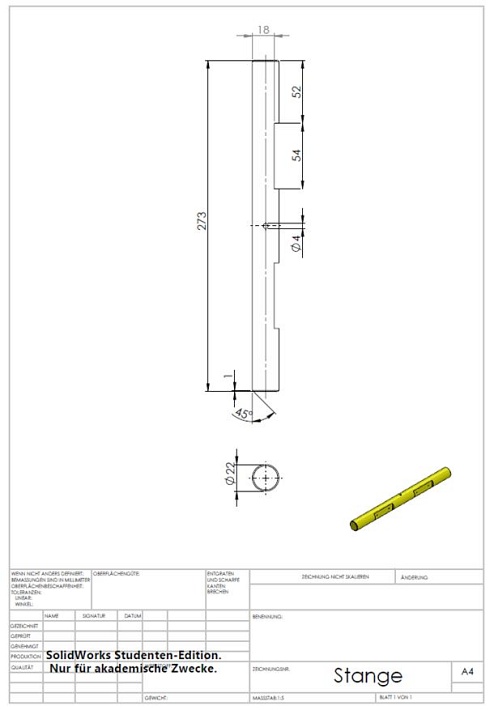

Stange

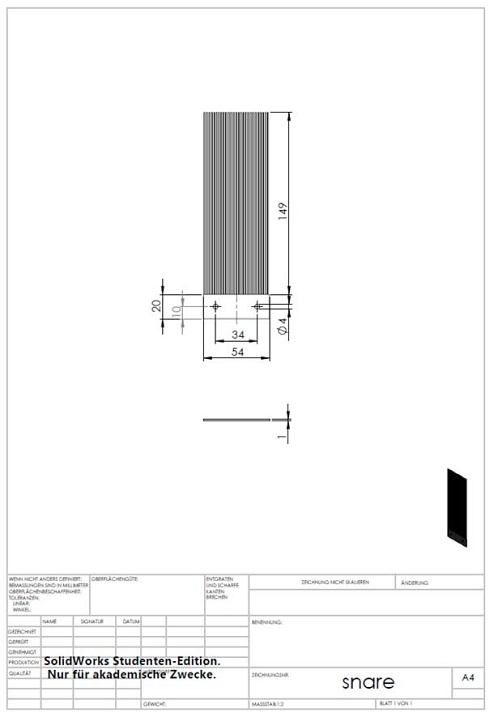

Snare

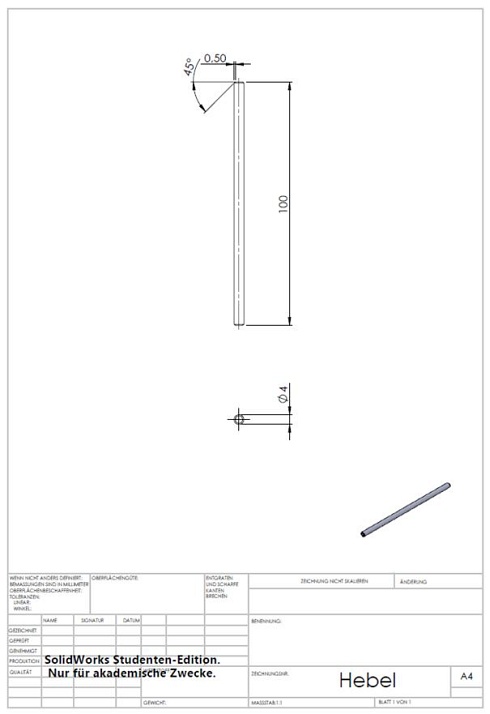

Hebel
Abbildungen: Hurm, Heimerdinger

ab_lpe_holz_cajon_mit_zeichnung [doc][18 MB]
ab_lpe_holz_cajon_mit_zeichnung [pdf][3 MB]

Weiter zu

Zusammenbauzeichnungen
