Strom­tei­lung Ar­beits­blatt

Wie­der­ho­le zu­nächst die Kno­ten­re­gel sowie die Regel zur Strom­tei­lung.

Kno­ten­re­gel
Die Summe der zum Kno­ten hin­flie­ßen­den Strö­me ist gleich

_______________________________________________________________­_­_­_­_­_­_­_­_­__

Strom­tei­lung
Der Strom nimmt den Weg des ___________________ Wi­der­stan­des.
Ist der Wi­der­stand in einem Zweig groß, so fließt hier _____________ Strom.
Ist der Wi­der­stand in einem Zweig klein, so fließt hier _____________ Strom.

Er­gän­ze die For­mel:

Auf­ga­be:

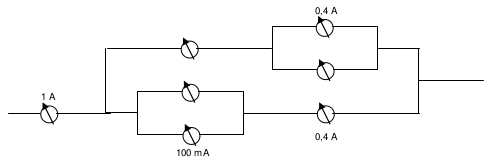

1. Be­rech­ne die feh­len­den Strom­stär­ken!
   (Um den Strom­kreis über­sicht­li­cher zu ge­stal­ten, wur­den nur die Strom­mess­ge­rä­te ein­ge­zeich­net.)

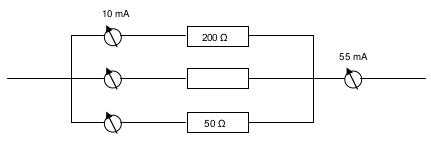

2. Be­rech­ne die feh­len­den Strom­stär­ken und Wi­der­stän­de!


ge­set­ze_­de­s­_strom­krei­ses_strom­tei­lun­g_ab: Her­un­ter­la­den [doc][37 KB]
ge­set­ze_­de­s­_strom­krei­ses_strom­tei­lun­g_ab: Her­un­ter­la­den [pdf][81 KB]

Wei­ter zu Strom­tei­lung Ar­beits­blatt Lö­sung
