Strom­kreis Puz­zle Ar­beits­blatt Lö­sung

Vor­be­rei­tung

Schnei­de die Bau­tei­le des Strom­krei­ses aus (even­tu­ell feh­len­de Bau­tei­le kön­nen auf die Leer­kar­ten ge­zeich­net wer­den). Lege nun die Kar­ten gemäß der Auf­ga­ben­stel­lung zu­sam­men.

Auf­ga­be 1:

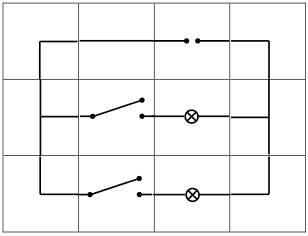

Er­stel­le den Schalt­plan für zwei par­al­lel ge­schal­te­te Lam­pen, die je­weils ein­zeln ein- bzw. aus­ge­schal­tet wer­den kön­nen.

Auf­ga­be 2:

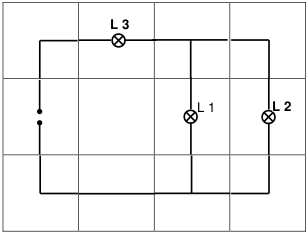

Er­gän­ze den fol­gen­den Schalt­plan mit zwei wei­te­ren Lam­pen, so dass fol­gen­de Be­din­gun­gen ein­ge­hal­ten wer­den:

Dreht man Lampe 1 her­aus, bren­nen Lam­pen 2 und 3 wei­ter.

Dreht man Lampe 3 her­aus, brennt keine Lampe mehr.

ge­set­ze_­de­s­_strom­krei­ses_strom­kreis_­puz­zle_­loe: Her­un­ter­la­den [doc][44 KB]
ge­set­ze_­de­s­_strom­krei­ses_strom­kreis_­puz­zle_­loe: Her­un­ter­la­den [pdf][12 KB]
