Er­zeu­gung von Ionen

1. Er­zeu­gung frei­er Elek­tro­nen

Beschreibung

Quel­le: Dr. Rolf Pif­fer

Freie Elek­tro­nen kön­nen u.a. durch den Glü­h­elek­tri­schen Ef­fekt er­zeugt wer­den.

Wird wie in Abb. 7 eine be­stimm­te Tem­pe­ra­tur der Glüh­wen­del über­schrit­ten, reicht die En­er­gie der Elek­tro­nen im Me­tall aus, um den Fest­kör­per zu ver­las­sen. Dazu legt man an den Draht eine Heiz­span­nung UH an und heizt die­sen durch einen Strom­fluss.

1.1 An­zahl frei­ge­setz­ter Elek­tro­nen

Menge der austretenden Elektronen, öffnen Sie dieses Bild (inkl. Quellenangabe) in großer Version

...

Stromstärke in Abhängigkeit von der Heizspannung, öffnen Sie dieses Bild (inkl. Quellenangabe) in großer Version

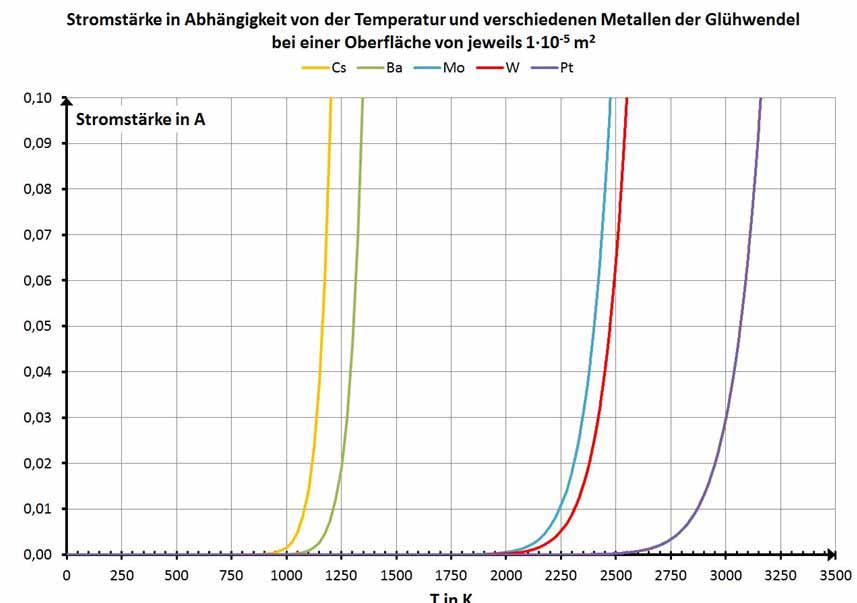

Quel­le: Dr. Rolf Pif­fer - Ab­bil­dung 13: Aus­tritts­strö­me bei Dräh­ten ver­schie­de­nen Ma­te­ri­als und Tem­pe­ra­tu­ren. Be­rech­net mit der Ri­chard­son - Dush­man - Glei­chung.
Die Werte für die Ab­lö­se­ener­gi­en ent­stam­men Wi­ki­pe­dia (https://​de.​wi­ki­pe­dia.​org/​wiki/​Aus​trit​tsar​beit)

Elek­tro­nen kön­nen das Me­tall aber nicht ohne wei­te­res ver­las­sen. Dazu müs­sen sie eine be­stimm­te En­er­gie über­schrei­ten, die auch vom Me­tall der Glüh­wen­del, d.h. des­sen Ab­lö­se­ener­gie WE ab­hän­gig ist. Die Zahl der aus­tre­ten­den Elek­tro­nen hängt nicht nur von deren Tem­pe­ra­tur ab, son­dern steigt auch noch mit der Ober­flä­che A des er­hitz­ten Me­talls, also die Ober­flä­che der Glüh­wen­del.

Die oben an­ge­ge­be­ne Ri­chard­son-Dush­man-For­mel für Imax be­schreibt die ma­xi­ma­le Größe des aus­tre­ten­den Elek­tro­nen­stroms in Ab­hän­gig­keit von der Ober­flä­che A, der ab­so­lu­ten Tem­pe­ra­tur T und der Ab­lö­se­ener­gie WE. Dabei ist me die Elek­tro­nen­mas­se, h das Planck'sche Wir­kungs­quan­tum, k die Boltz­mann­kon­stan­te und e die Ele­men­tar­la­dung. Die Her­lei­tung der Ri­ch­ar­son-Dush­man-Glei­chung ist nicht ein­fach und be­nö­tigt auch quan­ten­phy­si­ka­li­sche Be­rech­nun­gen.

Ab­bil­dung 13 gibt die Strö­me für fünf ver­schie­de­ne Me­tal­le in Ab­hän­gig­keit von der Me­tall­tem­pe­ra­tur wie­der. Für die Ab­lö­se­ener­gie bei Wolf­ram (rot) wurde laut Li­te­ra­tur ein Wert von 7•10-19 J ge­setzt. Als Ober­flä­che des Drah­tes wurde wegen der Ver­gleich­bar­keit für alle Me­tal­le der glei­che Wert von A = 1•10-5 m2 an­ge­nom­men.

Zur Be­stim­mung der Tem­pe­ra­tur der Glüh­wen­del

2. Er­zeu­gung frei­er Pro­to­nen

Protonenquelle, öffnen Sie dieses Bild (inkl. Quellenangabe) in großer Version

Ab­bil­dung 10: Er­zeu­gung von Pro­to­nen durch Io­ni­sa­ti­on von Was­ser­stoff durch schnel­le Elek­tro­nen. Quel­le: Von Renke Braus­se - own drawing after http://​www.​lhc-​facts.​ch/​index.​php?​pag​e=pro​tone​n) ( CC-BY 4. 0)

Pro­to­nen sind ein­fach po­si­tiv ge­la­de­ne Was­ser­stoff­ato­me. Zur Her­stel­lung frei­er Pro­to­nen wer­den nach Ab­bil­dung 10 Was­ser­stoff­ato­me im Va­ku­um mit sehr schnel­len Elek­tro­nen be­schos­sen. Da­durch wer­den die Rumpf­elek­tro­nen ent­fernt und es blei­ben Pro­to­nen H+. Die Elek­tro­nen wan­dern zur po­si­tiv ge­la­de­nen Anode, die ent­stan­de­nen Pro­to­nen kön­nen hin­ter einer Blen­de dann wei­ter be­schleu­nigt wer­den.

3. An­fangs­ge­schwin­dig­kei­ten

Bei Wolf­ram als Glüh­wen­del­me­tall tre­ten ab etwa 2000 K hin­rei­chend viele Elek­tro­nen aus. Aber wel­che Heiz­span­nung muss man dazu an­le­gen und wel­che Ge­schwin­dig­keit haben dann die frei­ge­setz­ten Elek­tro­nen?

Eben­falls wird auch eine Ab­schät­zung der An­fangs­ge­schwin­dig­keit er­zeug­ter Pro­to­nen be­nö­tigt.

Wei­te­re In­for­ma­tio­nen



Wei­ter zu An­fangs­ge­schwin­dig­keit
