CO2-Sen­sor

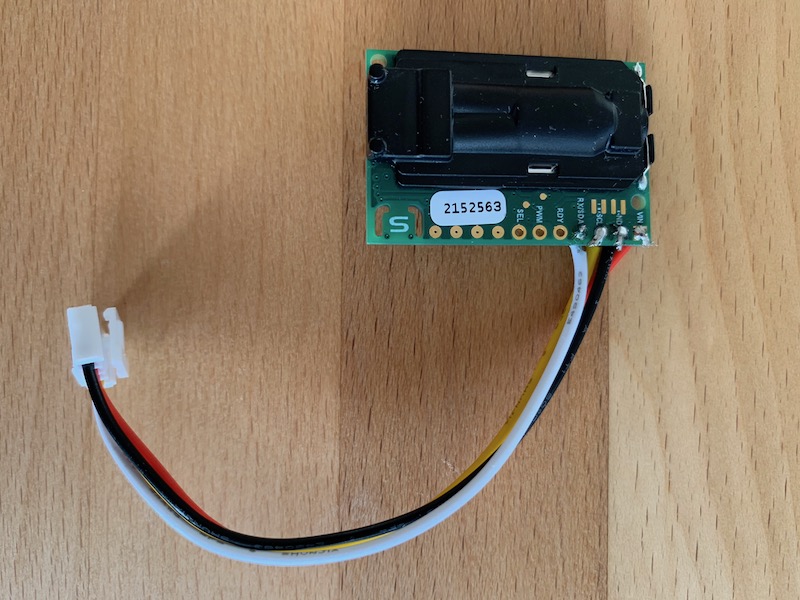

SCD30 von Sensirion Rückansicht

SCD30 von Sen­si­ri­on (Rück­an­sicht)

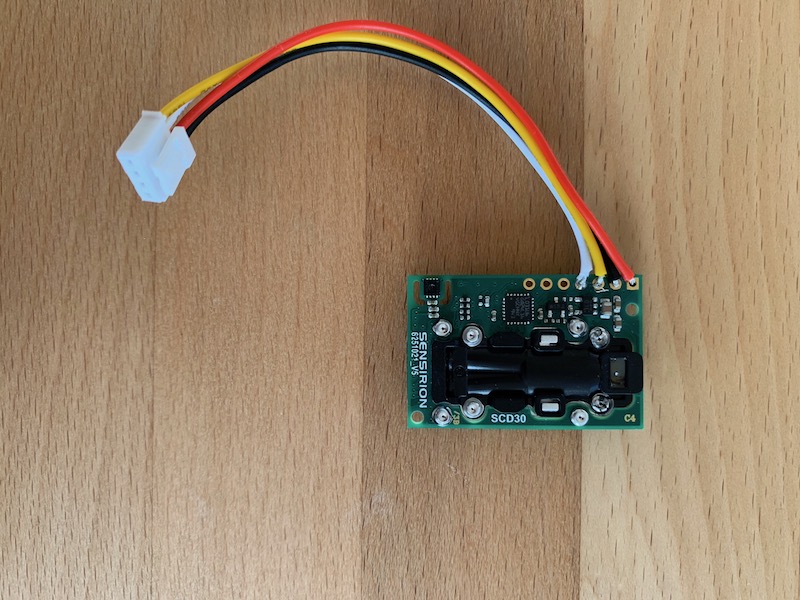

SCD30 von Sensirion Vorderansicht

SCD30 von Sen­si­ri­on (Vor­der­an­sicht)

Um den CO2-Ge­halt der Raum­luft so genau wie mög­lich zu er­mit­teln, wird nicht der auf der Pla­ti­ne ver­bau­te Um­welt­son­sor, son­dern ein an­ge­steck­ter CO2-Sen­sor von Sen­si­ri­on (SCD-30) ver­wen­det. In die­sem ist eine In­fra­rot-Diode ver­baut, wel­che die Licht­ab­sorp­ti­on von in der Luft be­find­li­chen CO2-Mo­le­kü­len im In­fra­rot­be­reich misst. Man nennt ihn des­halb einen nicht dis­per­si­ven In­fra­rot­sen­sor (NIDR-Sen­sor). Diese Tech­nik ist re­la­tiv genau und die Diode hat eine lange Le­bens­dau­er.

Na­tür­lich wäre es auch mög­lich den auf der Pla­ti­ne ver­bau­ten Um­welt­sen­sor von Bosch (BME680) zu­ver­wen­den und die CO2-Ampel ohne den ex­ter­nen CO2-Sen­sor zu be­trei­ben. Al­ler­dings er­mit­telt die­ser den CO2-Ge­halt nicht so genau, da eine an­de­re Tech­nik zum Ein­satz kommt. Der BME680 ist ein VOC-Sen­sor, das heißt er misst flüch­ti­ge or­ga­ni­sche Kom­po­nen­ten (vo­la­ti­le or­ga­nic com­pounds) und schätzt dar­auf ba­sie­rend die CO2-Kon­zen­tra­ti­on ab.

Wei­ter zu An­zei­ge­ele­ment
