CO2-Ampel Bauanleitung

CO2-Ampel Bau­an­lei­tung

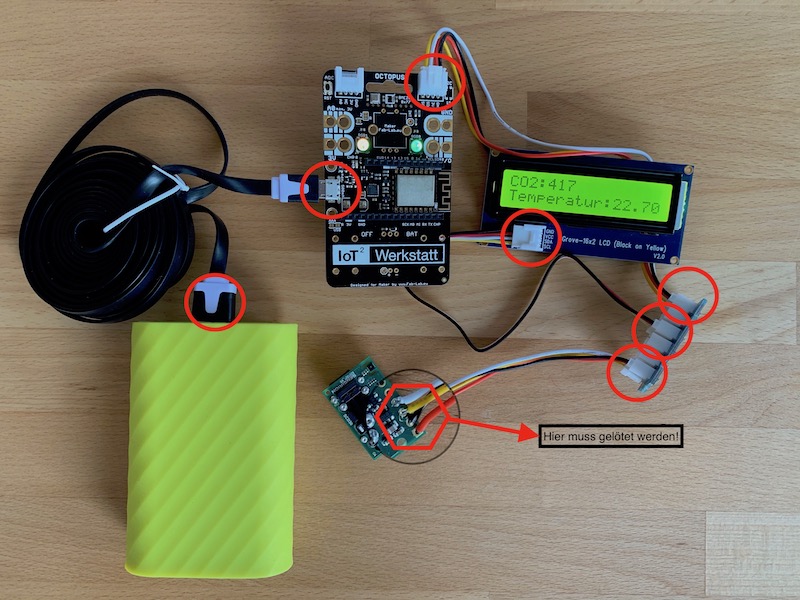

Lie­gen alle Bau­tei­le be­reit, ist die Hard­ware schnell zu­sam­men­ge­steckt.

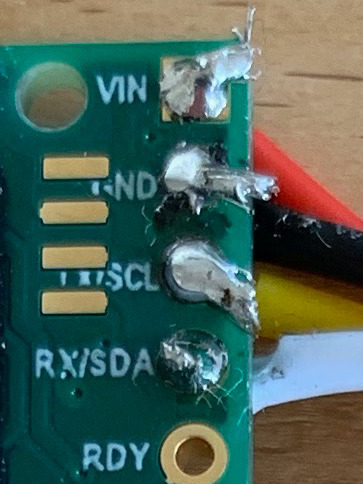

Anschluss des Grove-Kabels

An­schluss des Grove-Ka­bels

An­schluss des Grove-Ka­bels

VIN rot
GND schwarz
SCL gelb
RX/SDA weiß

Kommt der CO2-Sen­sor SCD30 von Sen­si­ri­on zum Ein­satz, muss ein Grove-Kabel mit vier Löt­punk­ten an­ge­lö­tet wer­den. Hier un­be­dingt auf die kor­rek­te Zu­ord­nung der Kabel zu den Löt­stel­len ach­ten (siehe Ta­bel­le und Bild)

Wird der CO2-Sen­sor von Seed Stu­dio ver­wen­det, ent­fal­len die Löt­ar­bei­ten, da er über den vor­han­de­nen Grove-An­schluss mit einem Grove-Kabel di­rekt an den Mi­kro­con­trol­ler bzw. den I2C-Da­ten­bus an­ge­schlos­sen wer­den kann.

Erst zum Schluss wird das Board an die Strom­quel­le, den Com­pu­ter, an­ge­schlos­sen, um das Pro­gramm (siehe Soft­ware) zu über­tra­gen. An­schlie­ßend kann, um die CO2-Ampel por­ta­bel zu ma­chen, die Strom­ver­sor­gung auch bei­spiels­wei­se über eine Power­bank si­cher­ge­stellt wer­den.
