Schü­ler­ver­such

Bil­dungs­plan­be­zug

In­halts­be­zo­ge­ne Kom­pe­ten­zen

(IBK) 3.4.7 Elek­tro­che­mie

(7) die we­sent­li­chen Pro­zes­se in gal­va­ni­schen Zel­len und Elek­tro­ly­se­zel­len dar­stel­len und ver­glei­chen (Elek­tro­den­re­ak­tio­nen, Anode, Ka­tho­de, Zell­span­nung, Zer­set­zungs­span­nung, Fa­ra­day-Ge­setz)

Pro­zess­be­zo­ge­ne Kom­pe­ten­zen (PBK)

2.1 Er­kennt­nis­ge­win­nung

(7) Ver­glei­chen als na­tur­wis­sen­schaft­li­che Me­tho­de nut­zen

(8) aus Ein­zel­er­kennt­nis­sen Re­geln ab­lei­ten und deren Gül­tig­keit über­prü­fen.

2.2 Kom­mu­ni­ka­ti­on

(4) che­mi­sche Sach­ver­hal­te unter Ver­wen­dung der Fach­spra­che und ge­ge­be­nen­falls mit­hil­fe von Mo­del­len und Dar­stel­lun­gen be­schrei­ben, ver­an­schau­li­chen oder er­klä­ren

Ma­te­ria­li­en

  • Be­cher­glas (100 mL)
  • Span­nungs­quel­le
  • Kabel
  • Kro­ko­dil­klem­men
  • Strom­stär­ke­mess­ge­rät (Am­pereme­ter)
  • Uhr
  • Föhn
  • Fein­waa­ge

Che­mi­ka­li­en:

  • 2 Kup­fer­ble­che (ent­fet­tet, ohne Oxi­dschicht)
  • Kup­fer­sul­fat-Lö­sung c(CuSO4) = 1 mol ⋅ L-1
  • Schwe­fel­säu­re-Lö­sung c(H2SO4) = 0,5 mol⋅L-1

Si­cher­heits­hin­wei­se

Die in dem Ver­such an­ge­leg­te Gleich­span­nung ist nicht be­rüh­rungs­ge­fähr­lich. Den­noch sind die Schü­ler:innen ge­son­dert auf die Ge­fah­ren und Ver­hal­tens­re­geln hin­zu­wei­sen, die bei Ex­pe­ri­men­ten mit elek­tri­schem Strom auf­tre­ten kön­nen bzw. ein­ge­hal­ten wer­den müs­sen:

  • Auf­bau des Strom­krei­ses nur bei aus­ge­schal­te­ter Span­nungs­quel­le, die zudem vom Netz ge­trennt ist (Ste­cker muss ge­zo­gen sein!)
  • Ver­wen­den einer Span­nungs­quel­le, die einen Si­cher­heits­trenn­trans­for­ma­tor be­sitzt
  • Ein­schal­ten der Gleich­span­nungs­quel­le und Durch­füh­rung des Ver­suchs erst nach Kon­trol­le durch die Lehr­kraft!

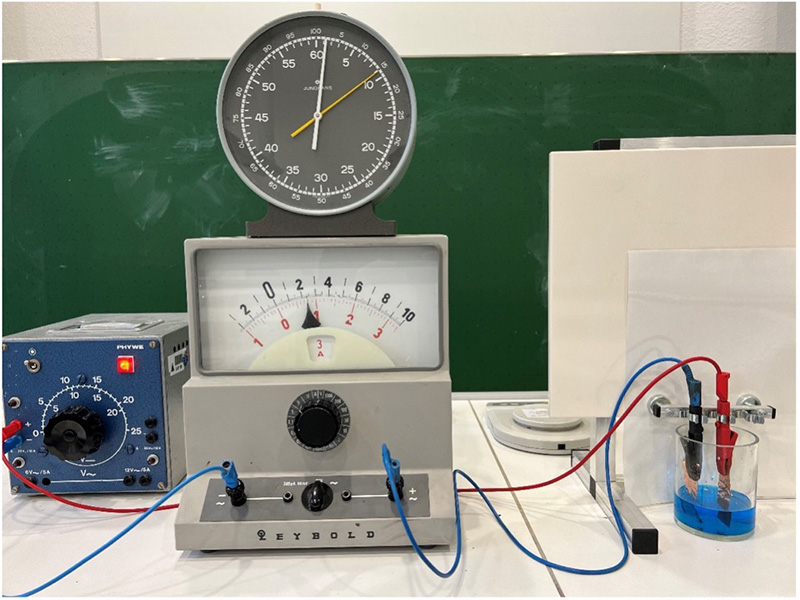

Ver­suchs­auf­bau

Versuchsaufbau

Durch­füh­rung:

  1. Zu­nächst wird die Masse der bei­den Elek­tro­den (Kup­fer­ble­che) mit­hil­fe der Waage ge­mes­sen. Die Mess­wer­te wer­den no­tiert.
  2. Eine Elek­tro­ly­se­ap­pa­ra­tur mit dem Strom­stär­ke­mess­ge­rät und den bei­den Kup­fer­ble­chen als Elek­tro­den wird auf­ge­baut.
  3. Nun wer­den 70 mL der Kup­fer­sul­fat­lö­sung und 30 mL Schwe­fel­säu­re in das Be­cher­glas ge­ge­ben.
  4. Die Span­nungs­quel­le wird so ge­re­gelt, dass sich eine kon­stan­te Strom­stär­ke von ca. 0,4 A ein­stellt und keine Gasent­wick­lung ein­setzt. Wäh­rend der Elek­tro­ly­se muss die Strom­stär­ke kon­stant blei­ben. Die Strom­stär­ke wird am Am­pereme­ter ab­ge­le­sen, und der Mess­wert no­tiert. Nach un­ge­fähr 600 Se­kun­den wird die Elek­tro­ly­se ab­ge­bro­chen und die ge­naue Zeit­dau­er no­tiert.
  5. Nach Ab­bruch der Elek­tro­ly­se wer­den die Elek­tro­den ab­ge­spült, mit einem Föhn vor­sich­tig ge­trock­net und er­neut ge­wo­gen. Die Mess­wer­te für die Masse bei­der Elek­tro­den wer­den no­tiert.

Mess­er­geb­nis­se

mvorher in g mnachher in g
Kup­fer­blech 1 (Anode) 1,151 0,987
Kup­fer­blech 2 (Ka­tho­de) 1,292 1,454

Zeit­dau­er Δt = 616 s, Strom­stär­ke I = 0,8 A

Aus­wer­tung

Kup­fer­blech 1 (Anode): Δm1 = - 0,164 g

Kup­fer­blech 2 (Ka­tho­de): Δm2 = 0,162 g

Fach­li­cher Hin­ter­grund

Die Masse des Kup­fer­blechs, das an den Mi­nus­pol der Span­nungs­quel­le an­ge­schlos­sen war und somit als Ka­tho­de fun­gier­te, ist ab­ge­se­hen von dem auf­ge­tre­te­nen klei­nen Mess­feh­ler um den Be­trag grö­ßer ge­wor­den, um den die Masse des an­de­ren Blechs, also der Anode, ab­ge­nom­men hat. Er­klä­rung: Dies ist dar­auf zu­rück­zu­füh­ren, dass an der Ober­flä­che der Anode Kup­fer-Atome durch Elek­tro­nen­ab­ga­be zu zwei­fach po­si­tiv ge­la­de­nen Kup­fer-Ionen oxi­diert wor­den sind. Diese Kup­fer-Ionen tra­ten in die Elek­tro­lyt­lö­sung über, so dass die Masse des Kup­fer­blechs ab­nahm. Gleich­zei­tig wur­den an der Ka­tho­de pro Zeit­ein­heit ge­nau­so viele Kup­fer-Ionen zu Kup­fer-Ato­men re­du­ziert, wel­che sich an der Ober­flä­che der Ka­tho­de an­la­ger­ten. Folg­lich nahm die Masse der Ka­tho­de zu.

Nun wird die Mas­sen­zu­nah­me durch Ein­set­zen der er­mit­tel­ten Werte in die Glei­chung des 1. Fa­ra­day­schen Ge­set­zes der Elek­tro­ly­se über­prüft:

n = I Δ t z F n ={ I cdot %DELTA t } over { z cdot F }

Mit: n: Stoff­men­ge des an der Ka­tho­de ab­ge­schie­de­nen Stof­fes (hier Kup­fer), I: ge­mes­se­ne Strom­stär­ke in A, Δt = Zeit­dau­er der Elek­tro­ly­se in s, La­dungs­zahl z = 2 (Cu2+ + 2 e- → Cu), Fa­ra­day-Kon­stan­te F = 96845 A s mol = 96845 C mol F=96845 { A cdot s } over { mol } = 96845 { C } over { mol }

n ( Cu ) = 0 ,8 A 616 s 2 96485 C mol 2 ,55 10 3 mol drarrow n ( Cu ) = { { 0 ,8 { A cdot 616 } s } over { 2 cdot 96485 {C } over { mol }}} simeq2,55 cdot 10^-3 mol

Für die Masse des an der Ka­tho­de ab­ge­schie­de­nen Kup­fers er­gibt sich dar­aus:

m ( Cu ) = 2 ,55 10 3 mol 63 ,5 g mol 0,162 g nitalic{ m(Cu) =2,55 cdot 10^-3 mol cdot 63,5 g cdot mol simeq 0,162 g }

Die mit­tels Dif­fe­renz­wä­gung er­mit­tel­te Mas­sen­zu­nah­me der Ka­tho­de stimmt sehr gut über­ein mit dem Wert, der sich aus dem 1. Fa­ra­day­schen Ge­setz er­gibt.

Hin­wei­se für die Lehr­kraft

Das sorg­fäl­ti­ge Föh­nen der Kup­fer­elek­tro­den ist wich­tig, um an­haf­ten­des Was­ser kom­plett zu ent­fer­nen. Das Tro­cken­rei­ben der Kup­fer­elek­tro­den darf nicht mit Pa­pier oder Hand­tü­chern durch­ge­führt wer­den.

Ent­sor­gung

Die kup­fe­rio­nen­hal­ti­ge Elek­tro­lytflüs­sig­keit wird in den Be­häl­ter für Schwer­me­tall­salz­lö­sun­gen ge­ge­ben.

Quel­le: Ver­än­dert nach che­mie­un­ter­richt.de


Prak­ti­kum/Ar­beits­auf­trag: Fa­ra­day-Ge­set­ze

Kon­text

Die nach ihrem Ent­de­cker Mi­cha­el Fa­ra­day (1791-1867) be­nann­ten Fa­ra­day­schen Ge­set­ze be­schrei­ben den Zu­sam­men­hang zwi­schen der ge­sam­ten, ge­flos­se­nen elek­tri­schen La­dung und dem Stoff­um­satz bei elek­tro­che­mi­schen Re­ak­tio­nen, z.B. bei der Elek­tro­ly­se. Sie sind daher Grund­ge­set­ze der Elek­tro­che­mie und der Elek­tro­ly­se. Tra­di­tio­nell hei­ßen die Ge­set­ze „Fa­ra­day­sche Ge­set­ze der Elek­tro­ly­se“, sie sind aber auch für die Stoff­um­sät­ze in gal­va­ni­schen Zel­len, d.h. Bat­te­ri­en, Ak­ku­mu­la­to­ren und Brenn­stoff­zel­len, gül­tig. Mit dem fol­gen­den Ex­pe­ri­ment soll die Gül­tig­keit der Fa­ra­day­schen Ge­set­ze be­stä­tigt wer­den.

Ma­te­ria­li­en

  • Be­cher­glas (100 mL)
  • Span­nungs­quel­le
  • Kabel
  • Kro­ko­dil­klem­men
  • Strom­stär­ke­mess­ge­rät (Am­pereme­ter)
  • Uhr
  • Föhn
  • Fein­waa­ge

Che­mi­ka­li­en

  • 2 Kup­fer­ble­che (ent­fet­tet, ohne Oxi­dschicht)
  • Kup­fer­sul­fat-Lö­sung c(CuSO4) = 1 mol ⋅ L-1
  • Schwe­fel­säu­re-Lö­sung c(H2SO4) = 0,5 mol ⋅ L-1
Beschreibung

Durch­füh­rung

  1. Zu­nächst wird die Masse der bei­den Elek­tro­den (Kup­fer­ble­che) mit­hil­fe der Waage ge­mes­sen. Die Mess­wer­te wer­den no­tiert.
  2. Eine Elek­tro­ly­se­ap­pa­ra­tur mit dem Strom­stär­ke­mess­ge­rät und den bei­den Kup­fer­ble­chen als Elek­tro­den wird auf­ge­baut.
  3. Nun wer­den 70 mL der Kup­fer­sul­fat­lö­sung und 30 mL Schwe­fel­säu­re in das Be­cher­glas ge­ge­ben.
  4. Die Span­nungs­quel­le wird so ge­re­gelt, dass sich eine kon­stan­te Strom­stär­ke von ca. 0,4 A ein­stellt und keine Gasent­wick­lung ein­setzt. Wäh­rend der Elek­tro­ly­se muss die Strom­stär­ke kon­stant blei­ben. Die Strom­stär­ke wird am Am­pereme­ter ab­ge­le­sen, und der Mess­wert no­tiert. Nach un­ge­fähr 600 Se­kun­den wird die Elek­tro­ly­se ab­ge­bro­chen und die ge­naue Zeit­dau­er no­tiert.
  5. Nach Ab­bruch der Elek­tro­ly­se wer­den die Elek­tro­den ab­ge­spült, mit einem Föhn vor­sich­tig ge­trock­net und er­neut ge­wo­gen. Die Mess­wer­te für die Masse bei­der Elek­tro­den wer­den no­tiert.

Be­ob­ach­tung/Mess­er­geb­nis­se

mvorher in g mnachher in g
Kup­fer­blech 1 (Anode)
Kup­fer­blech 2 (Ka­tho­de)
  • Zeit­dau­er Δt = ... s
  • Strom­stär­ke I = ... A

Aus­wer­tung

Kup­fer­blech 1 (Anode): Δm1 = mnachher – mvorher = ... g

Kup­fer­blech 2 (Ka­tho­de): Δm2 = mnachher – mvorher = ... g

In­for­ma­ti­on: Das 1. Fa­ra­day­sche Ge­setz lau­tet:

n = I t z F n = {I cdot ∆t} over {z cdot F}

Mit: n: Stoff­men­ge des an der Ka­tho­de ab­ge­schie­de­nen Stof­fes (hier Kup­fer), I: ge­mes­se­ne Strom­stär­ke in A, Δt = Zeit­dau­er der Elek­tro­ly­se in s, La­dungs­zahl z = 2 (Cu2+ + 2 e- → Cu), Fa­ra­day-Kon­stan­te

F = 96845 A s mol = 96845 C mol F=96845 { A cdot s } over { mol } = 96845 { C } over { mol }

Auf­ga­ben

  1. Be­rech­nen Sie mit­hil­fe des oben an­ge­ge­be­nen 1. Fa­ra­day­schen Ge­set­zes die theo­re­tisch zu er­war­ten­de Mas­sen­zu­nah­me der Ka­tho­de.
  2. Ver­glei­chen Sie diese theo­re­tisch zu er­war­ten­de Mas­sen­zu­nah­me der Ka­tho­de mit Ihrem ge­mes­se­nen Wert.
  3. Be­rech­nen Sie die re­la­ti­ve Ab­wei­chung des ge­mes­se­nen Wer­tes vom theo­re­ti­schen Wert.
  4. Dis­ku­tie­ren Sie mög­li­che Feh­ler, die die Ab­wei­chung ver­ur­sacht haben könn­ten.

Schü­ler­ver­such: Her­un­ter­la­den [docx][339 KB]

Schü­ler­ver­such: Her­un­ter­la­den [pdf][289 KB]
