Arbeitsblatt

Optische Abbildung

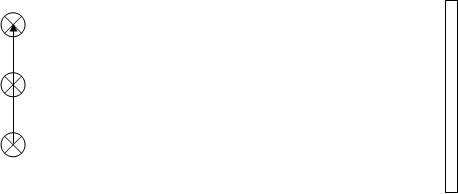

Strahlengang ohne Lochblende:


Strahlengang ohne Lochblende



Von ______________ Punkt des Gegenstandes gelangt Licht an ____________ Stellen des Schirms.

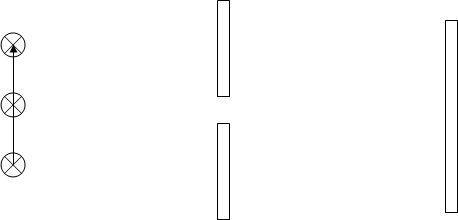

Strahlengang mit Lochblende:



Strahlengang mit Lochblende



Eine Lochblende lässt von dem Licht, das ein Gegenstandspunkt nach allen Seiten aussendet, nur ein schmales _______________________ auf den Schirm gelangen.
Es entsteht ein ___________________.

Die Lichtflecke fügen sich zu einem ________________ des Gegenstandes zusammen; diesen Vorgang nennt man optische Abbildung .

Denken wir uns die Lochblende genügend klein, so können wir sagen, von jedem Gegenstandspunkt wird jeweils nur ein ____________________ durchgelassen.
Das auf dem Schirm entstehende Bild wird _________________.

Weil sich die Lichtstrahlen beim Durchgang durch die Lochblende kreuzen, entsteht ein ________________________, seitenverkehrtes Bild.

Füge folgende Wörter sinnvoll in den Text ein:

Lichtstrahl; alle; Bild; schärfer; Lichtfleck; jedem; kopfstehendes; Lichtbündel



Optische Abbildung Arbeitsblatt
  herunterladen  [doc][26KB]
Optische Abbildung Arbeitsblatt
  herunterladen  [pdf][51 KB]
