Arbeitsblatt

Abbildungsgesetz

Zur Konstruktion einer optischen Abbildung genügt es, die beiden Lichtstrahlen zu zeichnen, die jeweils vom Anfang/Ende des Gegenstandes durch die Mitte der Öffnung führen. Dabei treten 4 Größen auf:

Gegenstandshöhe G, Bildhöhe B, Gegenstandsweite g, Bildweite b

Miss in den optischen Abbildungen die 4 Größen, trage die Werte in die Tabelle ein und ergänze die Tabelle jeweils um die Berechnung des Quotienten  bzw. .

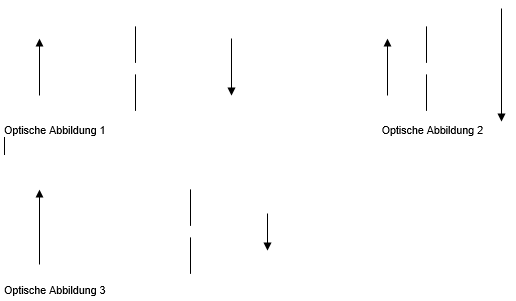

Optische Abbildung


Abb.

Gegenstandshöhe G

Bildhöhe B

Bildweite b

Gegenstandsweite g

1













2













3















Der Quotient  heißt ___________________________ und gibt das Verhältnis von Bildgröße und Gegenstandsgröße an.



Es gilt:

                            Abbildungsgesetz



Arbeitsblatt Abbildungsgesetz
  herunterladen  [doc][26KB]
Arbeitsblatt Abbildungsgesetz
  herunterladen  [pdf][51 KB]
