Typenschilder Arbeitsblatt Lösung

Aufgabe :

  1. Trage von verschiedenen elektrischen Geräten die Betriebsdaten in die Tabelle ein.
    Gerät
    Spannung
    Leistung
    Stromstärke
    Rasierapparat
    230 V
    6 W
    0,03 A
    Haartrockner
    230 V
    1,5 kW
    6,52 A
    Bügeleisen
    230 V
    2,4 kW
    10,43 A
    Waschmaschine
    230 V
    2,4 kW
    10,43 A
    Heizlüfter
    230 V
    2 kW
    8,70 A
    Fernseher
    230 V
    120 W
    0,52 A
    Glühbirne
    230 V
    75 W
    0,33 A
    Taschenlampe
    3 V
    0,9 W
    0,30 A
    Taschenrechner
    6 V
    0,7 W
    0,12 A



  2. Berechne den beim Betrieb des Gerätes, mit der auf dem Typenschild angegebenen Spannung, fließenden Strom.
    Spannung

  3. Auf einer Reise in die USA wird der Haartrockner (s. o.) betrieben.
    Das amerikanische Stromnetz hat eine Spannung von 110 V.
    Berechne nun die im Haartrockner fließende Stromstärke sowie die abgegebene Leistung.

    Europa:
    Spannung
    USA:
    Spannung

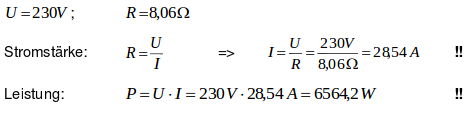

  4. In den USA wird ein auf das amerikanische Stromnetz ausgelegter Haartrockner (110 V; 1,5 kW) gekauft und nach der Reise in Europa betrieben.
    Berechne die in diesem Haartrockner fließende Stromstärke sowie die abgegebene Leistung.
    Vergleiche diese mit dem Ergebnis aus c).

    USA:
    Spannung
    Europa:
    Spannung
