Schaltungsanalyse 1
Aufgabe 1

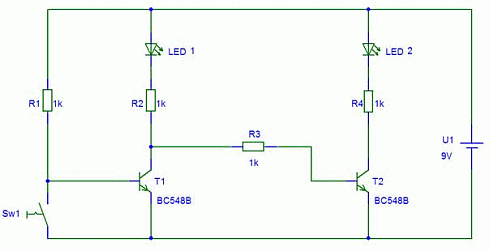

Gegeben ist die folgende Transistorschaltung.
Beschreibe die Funktion dieser Schaltung für die Zustände:
- Taster Sw1 offen
- Taster Sw1 geschlossen
- Taster Sw1 wieder offen
Bildquelle: Barbara Löhr-Zeidler
2_4_schaltungsanalyse_001
