Schal­tungs­ana­ly­se 2

Auf­ga­be 2
Schal­tung, die den Spion ver­rät… (Alu­mi­ni­um­fo­lie zwi­schen A und B)

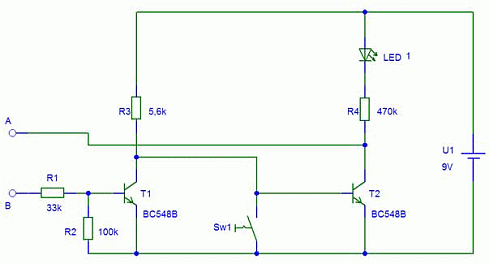

Ge­ge­ben ist die fol­gen­de Tran­sis­tor­schal­tung.
Aus­gangs­si­tua­ti­on: A-B offen, LED 1 leuch­tet.
Be­schrei­be die Funk­ti­on die­ser Schal­tung für die Zu­stän­de:

• Ver­bin­dung A-B ge­schlos­sen, Tas­ter Sw1 offen
• Ver­bin­dung A-B ge­schlos­sen, Tas­ter Sw1 ge­schlos­sen
• Ver­bin­dung A-B ge­schlos­sen, Tas­ter Sw1 wie­der offen
• Ver­bin­dung A-B offen
• Ver­bin­dung A-B wie­der ge­schlos­sen

Bild­quel­le: Bar­ba­ra Löhr-Zeid­ler
