Lösung
Aufgabe
1

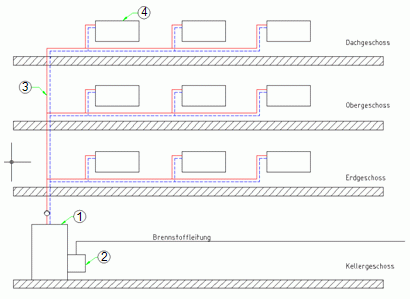

Benenne die Anlagenteile eines Heizungssystems und ordne die Begriffe den
Nummern in der Skizze zu.
①Heizkessel, ②Brenner, ③Leitungssystem, ④Heizkörper
Aufgabe 2
Ein Heizungssystem kann in folgende drei Teilsysteme unterschieden werden.
+ Wärmeerzeugung,
+ Wärmeverteilung,
+ Wärmeübertrager.
Kennzeichne die Systemgrenzen für diese drei Teilsysteme in der Skizze.
Aufgabe 3
Überlege welche Energie-, Stoff- und Signalströme über die Systemgrenze in das System Haus gelangen und welche Energie-, Stoff- und Signalströme über die Systemgrenze das Haus verlassen.
Energie in | Energie out |
Elektrische Energie (Pumpe, Brenner) | Thermische Energie |
Chemische Energie (Brennstoff) | |
Stoff in | Stoff out |
Erdgas oder Heizöl | Abgas |
Luft | Abwasser |
Wasser | |
Signal in | Signal out |
Temperatur | Temperatur |
Telefon | Telefon |
Internet | Internet |
