Luft­druck obere Tro­po­sphä­re

In­fo­box

Diese Seite ist Teil einer Ma­te­ria­li­en­samm­lung zum Bil­dungs­plan 2004: Grund­la­gen der Kom­pe­tenz­ori­en­tie­rung. Bitte be­ach­ten Sie, dass der Bil­dungs­plan fort­ge­schrie­ben wurde.

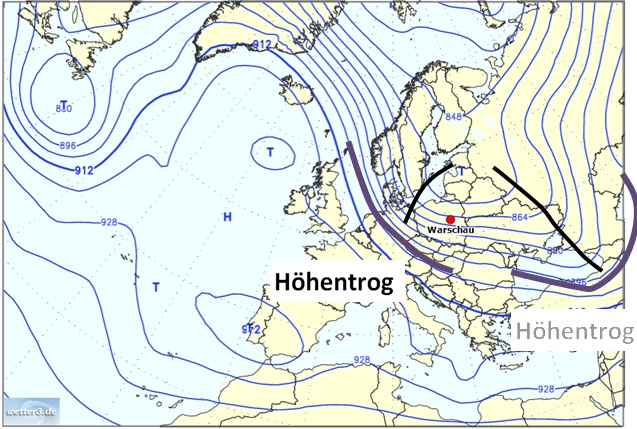

Höhentrog
Luft­druck obere  Tro­po­sphä­re 300 hPa 31.3.2012  12 UTC
Schwarz: Trog­rü­cken; Vio­lett: Hö­hen­trog
Der für War­schau  re­le­van­te Hö­hen­trog liegt west­lich von War­schau oder:
„War­schau liegt vor­der­sei­tig des kurz­wel­li­gen Tro­ges, der sich über der Nord- und Ost­see be­fin­det.“

Die Dar­stel­lung ent­spricht der Druck­ver­tei­lung in nä­he­rungs­wei­se 9 km über dem Mee­res­ni­veau. Die Zah­len­wer­te geben das so­ge­nann­te Geo­po­ten­ti­al in der Ein­heit gpdam an („geo­po­ten­ti­el­le De­ka­me­ter gpdam“).

Die dar­ge­stell­ten Li­ni­en sind Iso­hyp­sen. Die Iso­hyp­se ist mit der Hö­hen­li­nie einer to­po­gra­phi­schen Karte ver­gleich­bar und gibt die Hö­hen­la­ge an, in der ein Luft­druck von 300 hPa herrscht. Die Karte ist von Be­deu­tung, weil hier wet­ter­re­le­van­te Trog- und Rü­cken­struk­tu­ren zu er­ken­nen sind, oft bes­ser als auf der 500 hPa-Karte. An Iso­hyp­sen, die über eine län­ge­re Stre­cke dicht bei­ein­an­der lie­gen­den, zeigt sich der Ver­lauf des Strahl­stroms (Jet­streams).

Bei­spiel:
Iso­hyp­se 912 be­deu­tet, dass der Luft­druck von 300 hPa hier nä­he­rungs­wei­se in einer Höhe von 9120 m über dem Mee­res­spie­gel zu fin­den ist.

Trog­struk­tu­ren: Links­ge­krümm­te Iso­hyp­sen­be­rei­che, auf deren pol­zu­ge­wand­ter Seite die Iso­hyp­sen mit dem ge­rin­ge­ren Geo­po­ten­zi­al lie­gen.

(Rü­cken­struk­tu­ren: Rechts­ge­krümm­te Iso­hyp­sen­be­rei­che)
