Schnei­de-Plot­ter

Schneideplotter

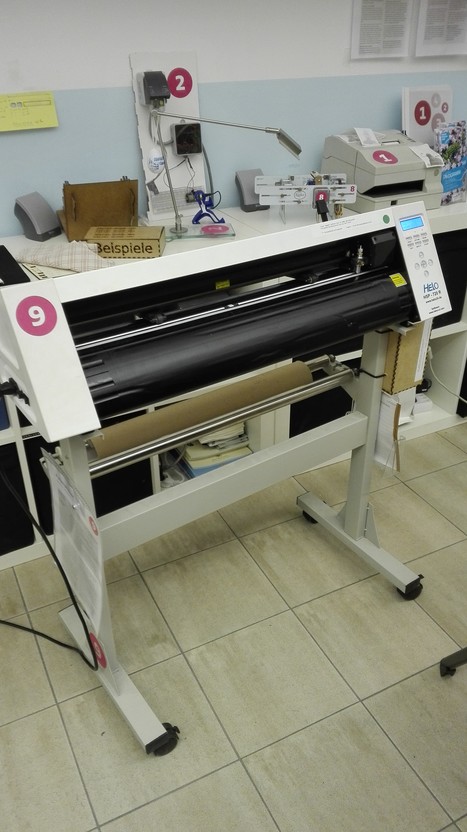

Fo­li­en­plot­ter im FabLab Ne­ck­ar­alb

Mit einem Schnei­de-Plot­ter kön­nen Be­schrif­tun­gen, Wand­tat­toos und vie­les mehr von einer di­gi­ta­len Vor­la­ge auf Pa­pier, Kar­ton oder Folie über­tra­gen wer­den. Die Vor­la­ge, die der Plot­ter aus­ge­ben soll, muss mit einem Vek­tor­gra­fik-Pro­gramm, zum Bei­spiel Inkscape, er­stellt wer­den.

Der Schnei­de-Plot­ter ist damit eine ty­pi­sche rech­ner­ge­steu­er­te CNC-Ma­schi­ne. Die Ab­kür­zung CNC steht für Com­pu­te­ri­zed Nu­me­ri­cal Con­trol, was be­deu­tet, dass statt einer ma­nu­el­len Be­die­nung eine Sotft­ware im Com­pu­ter die Steue­rung über­nimmt. CNC-Tech­no­lo­gie wird be­reits seit den 1960er Jah­ren ein­ge­setzt. Da­mals noch mit Hilfe von Loch­strei­fen, die satz­wei­se ein­ge­le­sen wur­den. Heute ist die CNC-An­wen­dung Stan­dard in allen neu ent­wi­ckel­ten Werk­zug­ma­schi­nen.

Schnei­de- oder Fo­li­en­plot­ter zäh­len zu den ein­fach und in­tui­tiv zu be­die­nen­den Ma­schi­nen. Die größ­te Ar­beit ist getan, wenn die di­gi­ta­le Vor­la­ge er­stellt ist. Wer also ein di­gi­ta­les Ge­stal­tungs­pro­gramm be­die­nen kann, kann auch plot­ten. Die Fein­jus­tie­rung so­wohl der Ma­schi­ne als auch über die Soft­ware ist leicht er­lern­bar. So ist bei­spiels­wei­se auf die Ein­stel­lung der rich­ti­gen Pa­pier- oder Fo­li­en­di­cke zu ach­ten. Oft gibt es auch die Mög­lich­keit, ver­schie­de­ne Mes­ser in der Ma­schi­ne ein­zu­span­nen.

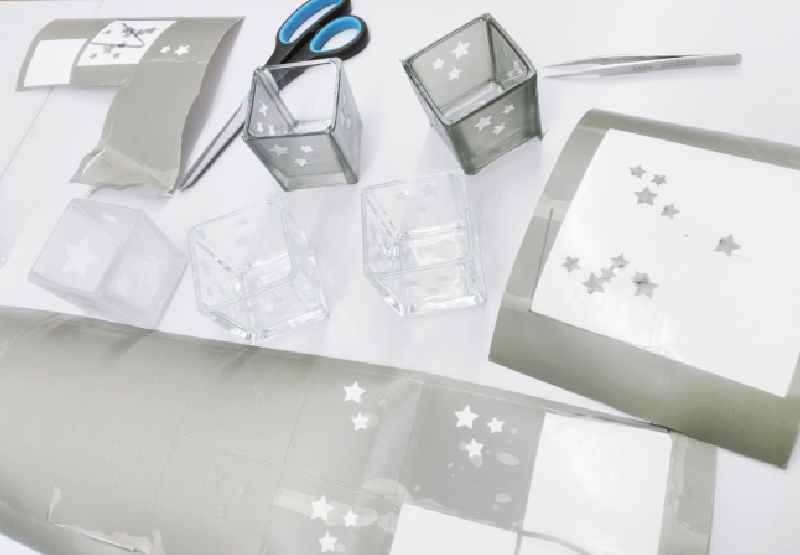

Der Schnei­de­plot­ter har­mo­niert sehr gut mit dem Sand­strah­ler. Ge­wünsch­te Mo­ti­ve kön­nen mit Hilfe des Schnei­de­plot­ters auf spe­zi­el­le, wi­der­stands­fä­hi­ge Folie über­tra­gen wer­den. Diese Folie wird dann bei­spiels­wei­se auf ein Glas ge­klebt, um den ge­wünsch­ten Ef­fekt zu er­zie­len.

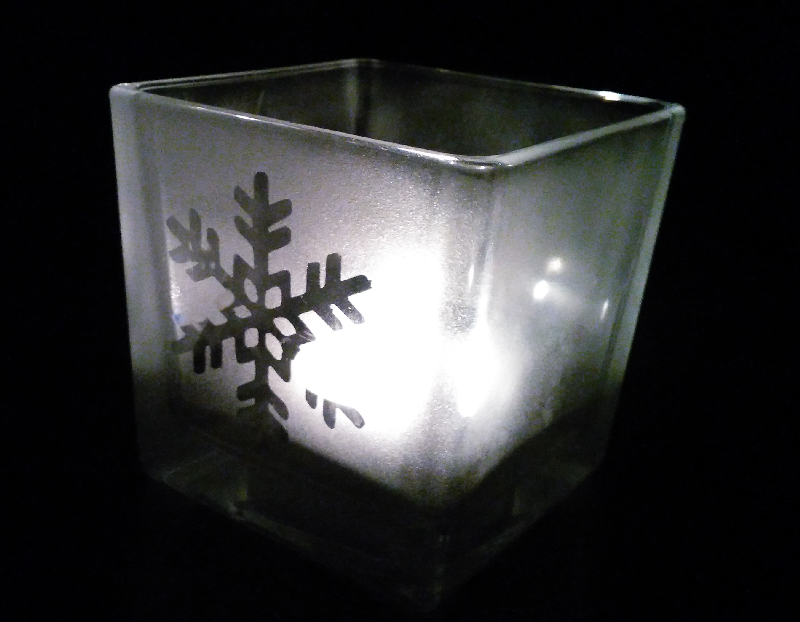

Ergebnis nach der Bearbeitung im Sandstrahler

sand­ge­strahl­tes De­ko­glas mit Tee­licht

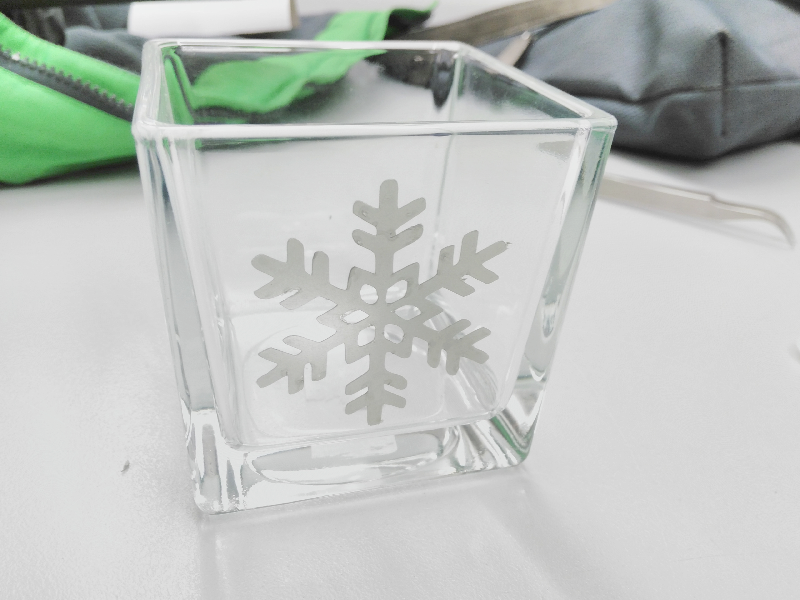

Ne­ben­ste­hen­de Ab­bil­dung zeigt das Er­geb­nis nach dem Sand­strah­len, nach­dem die Folie vom Glas ab­ge­zo­gen wurde. Der Ef­fekt ist auch um­ge­kehrt mög­lich, je nach­dem wel­chen Teil der Folie man be­wusst ent­fernt. Mit Hilfe einer Trans­fer­fo­lie kön­nen auch sehr fi­li­gra­ne und nicht zu­sam­men­hän­gen­de Ein­zel­tei­le - zum Bei­spiel Buch­sta­ben - leicht über­tra­gen wer­den, ohne dass sich die ge­plan­ten Ab­stän­de än­dern.
