Lö­sung

Auf­ga­be 1

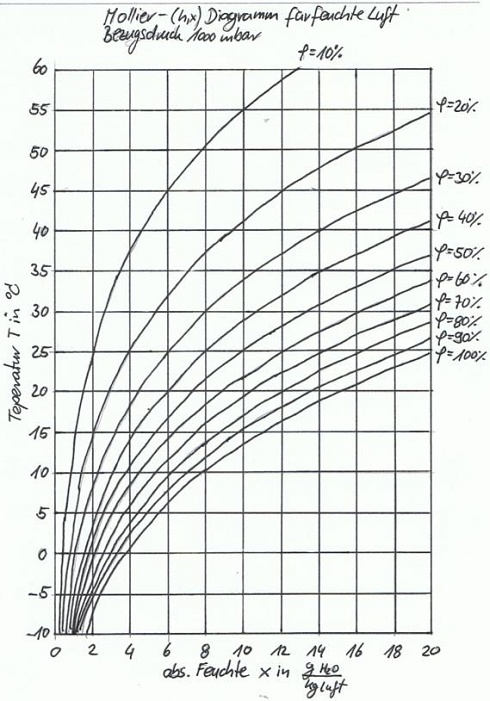

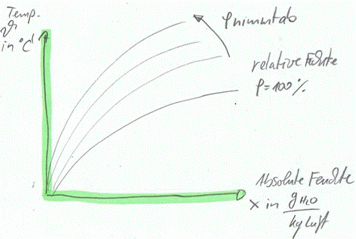

Zeich­ne qua­li­ta­tiv ein Mol­lier-Dia­gramm für feuch­te Luft. Be­schrif­te die Ach­sen mit For­mel­zei­chen und Ein­hei­ten. Kenn­zeich­ne im Dia­gramm die Phi = 100 % Linie.

Auf­ga­be 2

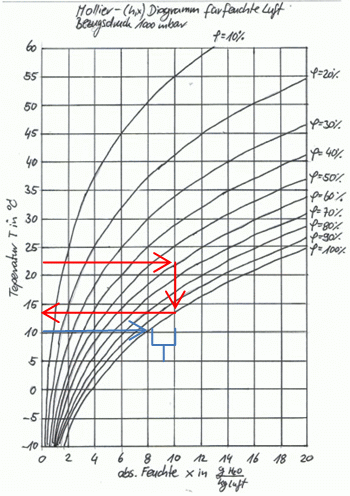

a)    Be­stim­me für einen Raum mit Hilfe des Dia­gramms die Tau­punkt­tem­pe­ra­tur für einen Luft­zu­stand von 22 °C und 60 % re­la­ti­ve Feuch­te (r.F.).

ϑ= 13,9 °C
b) Durch den Raum führt eine Trink­was­ser­lei­tung. In der Trink­was­ser­lei­tung  wird Trink­was­ser von  10 °C trans­por­tiert. Be­grün­de mit Hilfe des Mol­lier Dia­gramms warum diese Trink­was­ser­lei­tun­gen iso­liert wer­den muss.

Die Tau­punkt­tem­pe­ra­tur für den Luft­zu­stand 22 °C/60 % r.F. be­trägt 13,9 °C. Die Ober­flä­chen­tem­pe­ra­tur des Roh­res be­trägt aber nur 10 °C. Dies be­deu­tet, dass ca. 2  g _H2O je kg Luft aus­fal­len wür­den. Das Rohr würde ohne Wär­me­däm­mung bei die­sem Luft­zu­stand „schwit­zen“.

Auf­ga­be 3

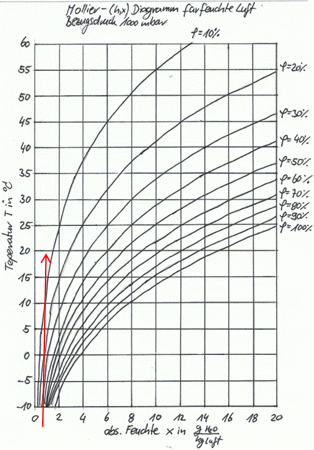

Ein Flug­zeug saugt Au­ßen­luft  von -15 °C und einer ab­so­lu­ten Luft­feuch­te von
0,5 g _H2O /kg _Luft an. Damit die Pas­sa­gie­re eine an­ge­neh­me Raum­tem­pe­ra­tur in der Ka­bi­ne vor­fin­den wird die Au­ßen­luft auf eine Tem­pe­ra­tur von 20 °C er­wärmt. Wel­che re­la­ti­ve Luft­feuch­tig­keit stellt sich nach der Er­wär­mung un­ge­fähr ein. (Bitte im Mol­lier Dia­gramm ein­tra­gen.)

Es stellt sich eine re­la­ti­ve Luft­feuch­te < 10 % ein.
Diese Luft­feuch­te ist so nied­rig, dass Flug­li­ni­en dazu ver­pflich­tet sind den Flug­gäs­ten kos­ten­los Ge­trän­ke zur Ver­fü­gung zu stel­len. Bei Lang­streck­flü­gen be­steht, auf Grund der nied­ri­gen Luft­feuch­te, der dar­aus re­sul­tie­ren­den De­hy­drie­rung und dem Be­we­gungs­man­gel, Throm­bo­se­ge­fahr.







Auf­ga­be 4

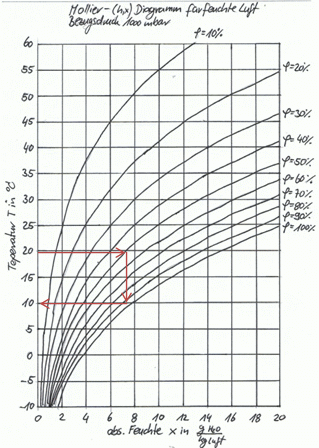

Xstadt liegt auf 230 Meter über Nor­mal Null. Du be­stimmst im Som­mer die Luft­tem­pe­ra­tur und die re­la­ti­ve Feuch­te der Luft mit Hilfe eines Ther­mo­me­ters und eines Feuch­tig­keits­mes­sers. Die Luft hat einen Zu­stand von ϑ = 20 °C und 50 % r.F. Du kannst über dem Him­mel von Xstadt Ku­mu­lus­wol­ken sehen. In wel­cher Höhe liegt die Wol­ken­un­ter­gren­ze, wenn Du davon aus­ge­hen kannst, dass die Tem­pe­ra­tur pro 100 Hö­hen­me­ter um ca. 1 °C ab­sinkt?

Die Tau­punkt­tem­pe­ra­tur wird mit dem Dia­gramm auf ca. 10 °C be­stimmt.

Die Wol­ken­un­ter­gren­ze stellt die Tau­punkt­tem­pe­ra­tur dar, also die Tem­pe­ra­tur bei der Feuch­tig­keit aus der Luft aus­fällt.

Von 20 °C auf 10 °C er­gibt sich ein Δϑ von 10 K.
Pro 100 HM sinkt die Tem­pe­ra­tur um 1 °K.

10 K ent­spre­chen 1000 Hm.
Das be­deu­tet, dass die Wol­ken­un­ter­gren­ze bei ca. 1230 m liegt.
