Logische Verknüpfungen und Gatter

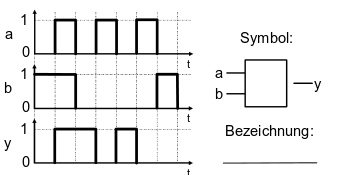

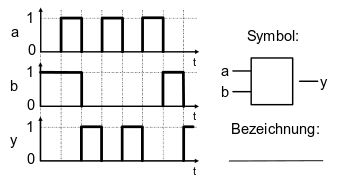

1 a) Zu welchen Logikgattern gehören die folgenden Zeitablaufdiagramme?

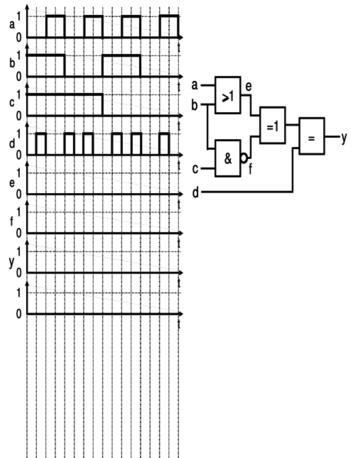

b) Vervollständige das Zeitablaufdiagramm.

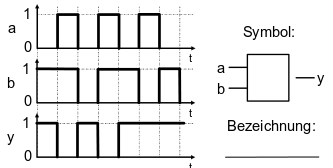

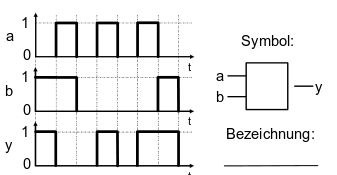

2 a) Zu welchen Logikgattern gehören die folgenden Zeitablaufdiagramme?

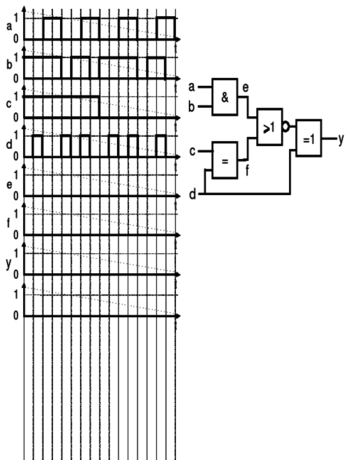

b) Vervollständige das Zeitablaufdiagramm.

aufgabensammlung_digitaltechnik_6tg9: Herunterladen [docx][523KB]
aufgabensammlung_digitaltechnik_6tg9: Herunterladen [pdf][336KB]

Weiter zu

Lösung Logische Verknüpfungen und Gatter
