Logische Verknüpfungen und Gatter

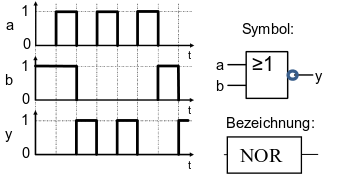

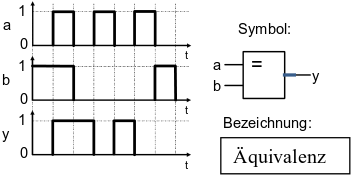

1 a) Zu welchen Logikgattern gehören die folgenden Zeitablaufdiagramme?

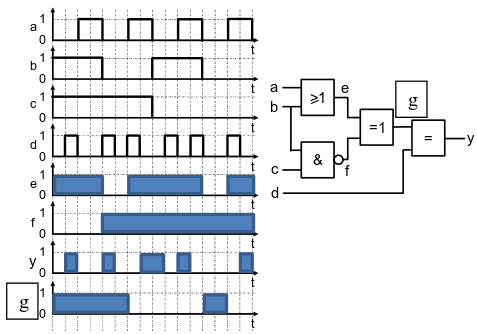

b) Vervollständige das Zeitablaufdiagramm.

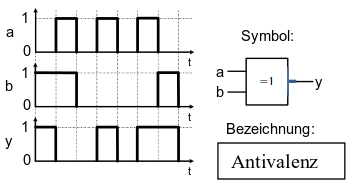

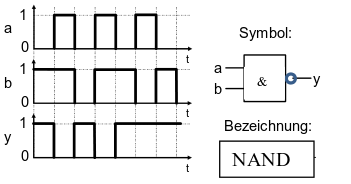

2 a) Zu welchen Logikgattern gehören die folgenden Zeitablaufdiagramme?

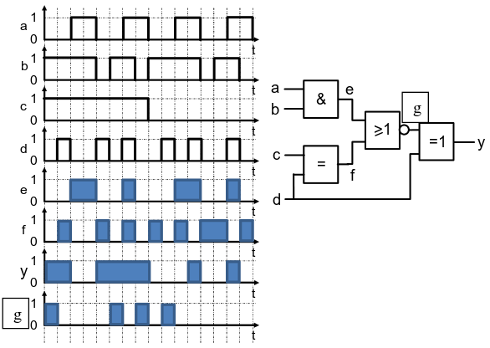

b) Vervollständige das Zeitablaufdiagramm.

loesung_uebungen_digitaltechnik_6tg9: Herunterladen [docx][1.541KB]
loesung_uebungen_digitaltechnik_6tg9: Herunterladen [pdf][583KB]

Weiter zu

Boolesche Algebra
