RS-Flipflop
1 Digitale Steuerung einer Kaltsäge
Gegeben ist eine Kaltsäge entsprechend dem unten gezeigten Technologieschema.
Es sind folgende Funktionen gefordert:
1. Einschalten mit Taster S1 (Schließer), Ausschalten mit Taster S2 (Öffner)
2. Überlastschutz des Motors (Ausschalten, wenn Öffner eines Motorschutzrelais F1 betätigt ist)
3. Not-Aus-Funktion (Ausschalten, wenn Öffner der Not-Aus-Taste S0 betätigt ist)
4. Sicherheitsabschaltung Einschaltverriegelung bei geöffneter Schutzabdeckung: Ausschalten, wenn Schließer B1 nicht betätigt ist
5. Automatisches Ausschalten, wenn das Sägeblatt das Werkstück vollständig durchtrennt hat, d. h. Öffner B2 betätigt ist
Zeichne eine digitale Schaltung zur Steuerung der Säge unter Verwendung eines rücksetzdominanten RS-Flipflop.
Eingänge: S0, S1, S2, B1, B2, F1 Ausgang: Q1 (schaltet Motor M1 ein)
2 Digitale Steuerung einer Parkplatzschranke
Die Steuerung einer Schranke, welche die Zugangskontrolle am Mitarbeiterparkplatz einer Firma ermöglicht, ist mit Hilfe von Bausteinen der Digitaltechnik zu realisieren.
Dabei sind zunächst folgende Funktionen bzw. Eigenschaften gefordert:
1. Schutz vor gefährlichem, selbsttätigen Wiederanlauf bei Netzwiederkehr
2. Überlastschutz des Motors
3. Not-Aus-Funktion
4. Steuerung über Taster AUF, ZU und STOP.
5. Abschalten des Antriebs bei Erreichen der Endlage (Schranke senkrecht bzw. Schranke waagerecht)
6. Abschalten des Antriebs bzw. Einschaltverhinderung für das Schließen der Schranke, wenn bzw. solange sich ein Fahrzeug im Schrankenbereich befindet

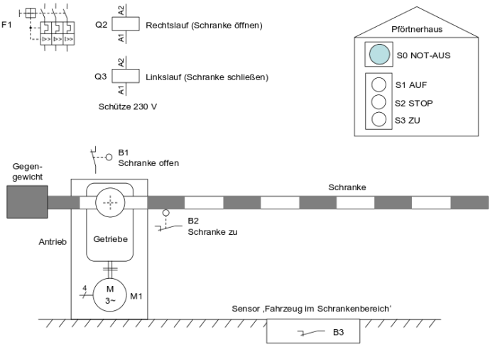

Zeichne eine geeignete digitale Gatterschaltung und ordne den Ein- und Ausgängen in Deiner Zeichnung die Betriebsmittel (Aktoren, Sensoren) des Technologieschemas (z. B. Q2, B1 ...) zu.
