Auf­bau­an­lei­tung

Hin­weis

Es wird dar­auf hin­ge­wie­sen, dass für jedes Ex­pe­ri­ment ent­spre­chend der ei­ge­nen Durch­füh­rung vor der erst­ma­li­gen Auf­nah­me der Tä­tig­keit eine Ge­fähr­dungs­be­ur­tei­lung durch­ge­führt und do­ku­men­tiert wer­den muss. Jede fach­kun­di­ge Nut­ze­rin/jeder fach­kun­di­ge Nut­zer muss die auf­ge­führ­ten In­hal­te ei­gen­ver­ant­wort­lich prü­fen und an die tat­säch­li­chen Ge­ge­ben­hei­ten an­pas­sen.

Weder die Re­dak­ti­on des Leh­rer­fort­bil­dungs­ser­vers noch die Au­to­rin­nen und Au­to­ren der ver­öf­fent­lich­ten Ex­pe­ri­men­te über­neh­men jeg­li­che Haf­tung für di­rek­te oder in­di­rek­te Schä­den, die durch ex­ak­ten, ver­än­der­ten oder feh­ler­haf­ten Nach­bau und/oder Durch­füh­rung der Ex­pe­ri­men­te ent­ste­hen. Wei­ter­füh­ren­de In­for­ma­tio­nen er­hal­ten Sie unter www.​gef​ahrs​toff​e-​schu­le-​bw.​de

Auf­bau­an­lei­tung Solar-Funk-Uhr

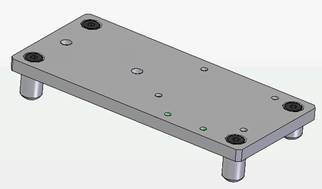

Schritt 1:
  • Fuß kurz und lang an der Grund­plat­te mit Senk­schrau­ben M5x8 be­fes­ti­gen
  • Lange Füße auf die Seite mit den M4 Ge­win­de­boh­run­gen


Schritt 1



Schritt 2
  • Stift­hal­ter mit Senk­schrau­ben M5x8 an der Grund­plat­te be­fes­ti­gen


Schritt 2



Schritt 3
  • Be­fes­ti­gungs­leis­te mit Zy­lin­der­schrau­ben M4x8 an der Grund­plat­te an­schrau­ben


Schritt 3



Schritt 4
  • Pla­ti­ne mit M4x18 Senk­schrau­ben, M4 Mut­tern und M4 U-Schei­ben auf der Grund­plat­te be­fes­ti­gen


Schritt 4



Schritt 5
  • Dop­pel­sei­ti­ges Kle­be­band (2 x Länge 50mm) auf das Ge­häu­se kle­ben
  • Kabel durch die Boh­rung Ø 24 fä­deln
  • So­lar­pa­nel mit dop­pel­sei­ti­gen Kle­be­band innen an das Ge­häu­se an­kle­ben


Schritt 5



Schritt 6
  • Funk­uhr von innen durch das Ge­häu­se ein­fä­deln und von außen ein­k­lip­sen


Schritt 6



Schritt 7
  • Ge­häu­se mit Zy­lin­der­schrau­ben M4x10 an die Be­fes­ti­gungs­leis­te an­schrau­ben


Schritt 7



Auf­bau­an­lei­tung: Solar-Funk-Uhr: Her­un­ter­la­den [doc][450 KB][4 Sei­ten]
Auf­bau­an­lei­tung: Solar-Funk-Uhr: Her­un­ter­la­den [pdf][230 KB][4 Sei­ten]
