Gat­ter­lo­gik und Kon­takt­lo­gik

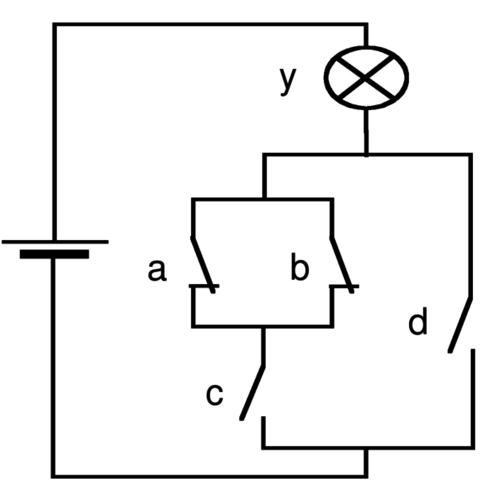

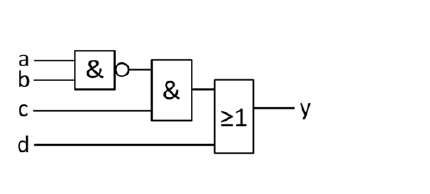

1 Ver­wirk­li­che die dar­ge­stell­te Kon­takt­lo­gik mit di­gi­ta­len Gat­tern (Ein­gän­ge d, c, b, a / Aus­gang y)

Aufgabe 5.1 Aufgabe 5.1

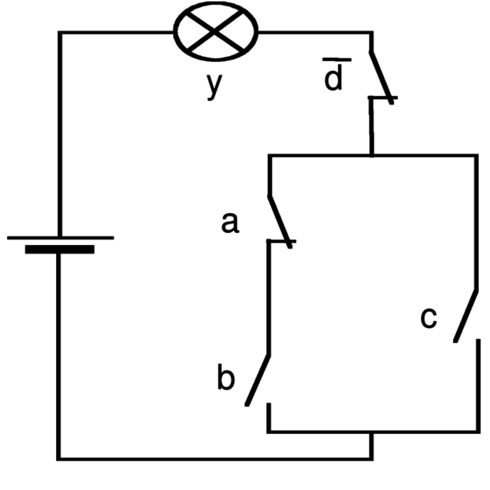

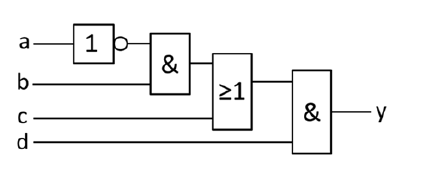

2 Ver­wirk­li­che die dar­ge­stell­te Kon­takt­lo­gik mit di­gi­ta­len Gat­tern.

Aufgabe 5.2 Aufgabe 5.2

3 Wel­cher Ein­gang und wel­ches Gat­ter dür­fen bei der un­ten­ste­hen­den Schal­tung fort­ge­las­sen wer­den, da der Zu­stand des be­tref­fen­den Ein­gangs kei­nen Ein­fluß auf den Zu­stand des Aus­gangs y hat (mar­kie­ren)? Stel­le die ver­ein­fach­te Schal­tung in Kon­takt­lo­gik dar.

Aufgabe 5.3 Aufgabe 5.3

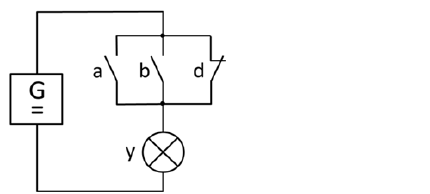

UND-Gat­ter / Ein­gang c kön­nen ent­fal­len.

4 Wel­cher Ein­gang und wel­ches Gat­ter dür­fen bei der un­ten­ste­hen­den Schal­tung fort­ge­las­sen wer­den, da der Zu­stand des be­tref­fen­den Ein­gangs kei­nen Ein­fluss auf den Zu­stand des Aus­gangs y hat (mar­kie­ren)? Stel­le die ver­ein­fach­te Schal­tung in Kon­takt­lo­gik dar.

Aufgabe 5.4
Aufgabe 5.4

UND-Gat­ter / Ein­gang b kön­nen ent­fal­len.



loe­sun­g_u­e­bun­gen_­di­gi­tal­tech­ni­k_6t­g9 : Her­un­ter­la­den [docx][1.541KB]
loe­sun­g_u­e­bun­gen_­di­gi­tal­tech­ni­k_6t­g9 : Her­un­ter­la­den [pdf][583KB]
