Lösung
Welche Verknüpfungen erzeugen diese Schaltungen?
Die Gleichungen für Z1, Z2 und Z3 sind anzugeben.
Die Gleichungen sind, wenn möglich, zu vereinfachen.
|
|
Z1 = A+B |
|
|
Z2 = a*!b*!c*!d |
|
|

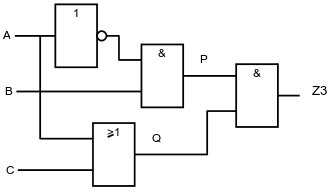

Z3=!A*B*C |
