Verhältnis x-y-Achse
Ein ab und zu gebrauchtes Mittel ist das Einstellungsverhältnis der x-Achse zur y-Achse. Funktionen mit sehr großen bzw. weit ins negativ ragenden Funktionswerten auf einem kleinen Intervall (vgl. Abbildung 1) lassen sich so ebenfalls auf das Grafik-Fenster dimensionieren, so dass nicht nur (wie in diesem Fall) zwei "senkrechte" Striche zu sehen sind.
|
|

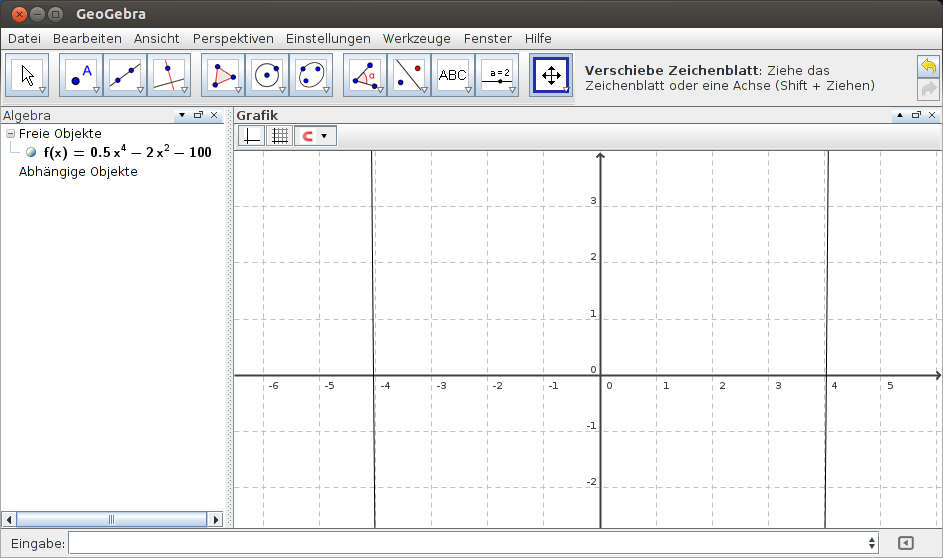

Abbildung 1: Funktionsgraph
|
Im Kontextmenü des Grafik-Fensters kann man das Verhältnis der x-Achse zur y-Achse abändern (hier: von 1:1 in 1:50). Anschließend ist der gesamte Graph im Ausschnitt sichtbar.
|
|
|
|

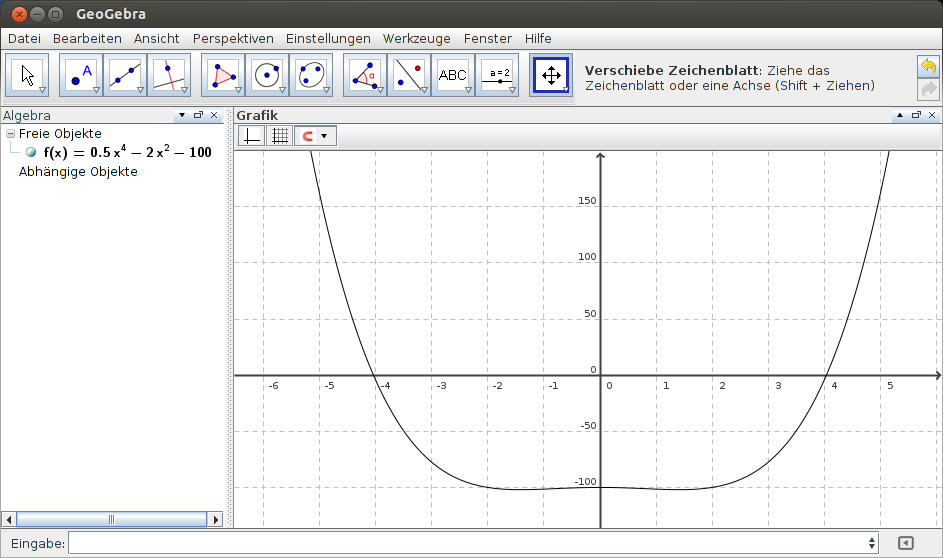

Abbildung 2 + 3: Verhältnis geändert zu 1:50 => verzerrte Ansicht
|
||
Auch mit der Maus lässt sich das Fensterverhältnis ändern. Man kann in der Hilfe des aktivierten Verschiebe Zeichenblatt - Werkzeuges (vgl. Abbildung 3) erkennen, dass man nicht nur das Zeichenblatt, sondern auch eine Achse ziehen kann. In den Abbildungen 4 und 5 ist kurz dargestellt, wie sich das auf das Grafik-Fenster auswirkt. Rechts vom Mauszeiger wird dabei immer das Verhältnis eingeblendet.
|
|
|

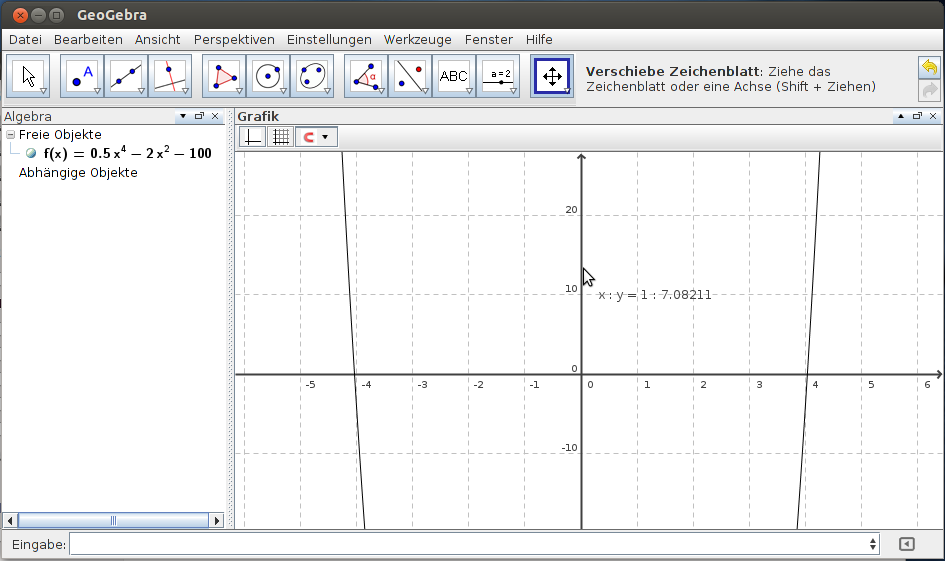

Abbildung 4
|

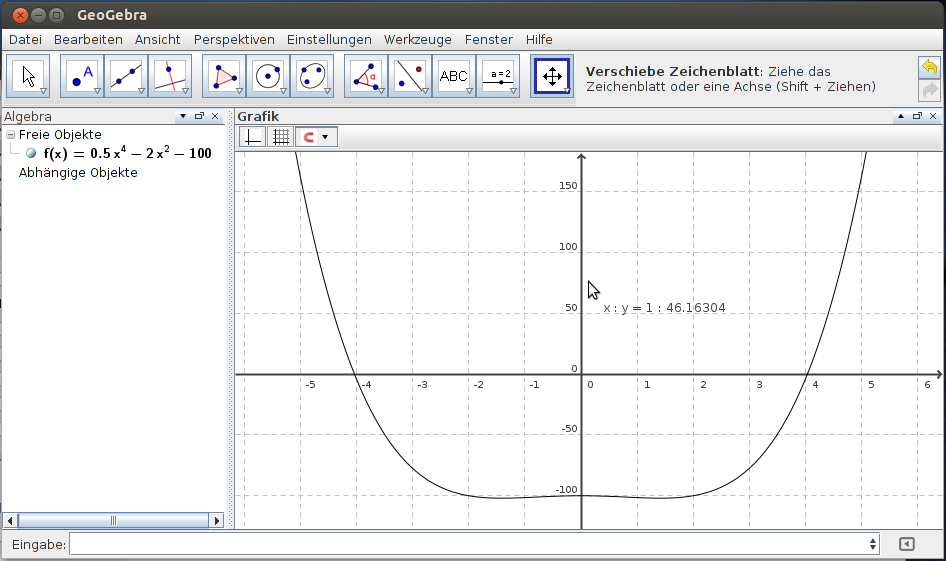

Abbildung 5 |
