Taster entprellen

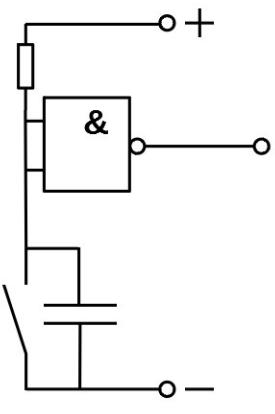

Bildquelle: Taster entprellen von ZPG IMP [CC BY-SA 4.0 DE], aus 06_eui_prellen.odt
- R = 10 kΩ
- C = 100 nF
- AND-Gatter: CMOS 4081 A-P2, B-P3, Ausgang-P1, P14 +, P7 -
