Zwei­stel­li­ge Ver­knüp­fun­gen im Über­blick

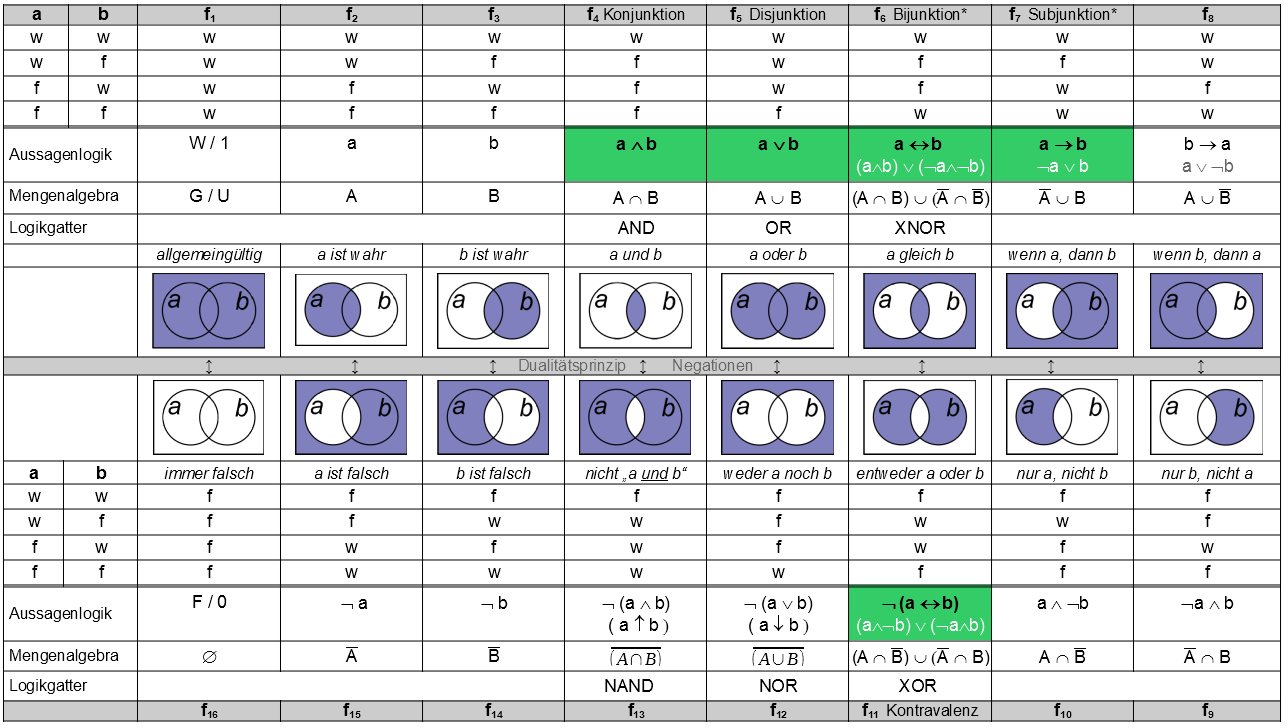

Bool­sche Funk­tio­nen – Wahr­heits­ta­feln und Venn­dia­gram­me

Bild­quel­le: ZPG IMP [CC BY-SA 3.0 DE]

Hin­weis: Das ist eine Vor­schau des Do­ku­ments. Wei­te­res ent­neh­men Sie bitte dem Down­load.

Das Dua­lit­täts­prin­zip der Boo­le­schen Al­ge­bra äu­ßert sich in der „An­ti­sym­me­trie“ der Ta­bel­le. Die Wahr­heits­wer­te der un­te­ren Zei­len er­hält man je­weils durch Ne­ga­ti­on der Wahr­heits­wer­te der zu­ge­hö­ri­gen obe­ren Zei­len. In der UE „Ein­füh­rung in die Aus­sa­gen­lo­gik“ ste­hen Grund­vor­stel­lun­gen zu den grün mar­kier­ten Ver­knüp­fun­gen im Mit­tel­punkt.

* In der ak­tu­el­len Li­te­ra­tur un­ter­schei­den viele Au­to­ren nicht mehr zwi­schen Bi­junk­ti­on und Äqui­va­lenz bzw. Sub­junk­ti­on und Im­pli­ka­ti­on.

Zwei­stel­li­ge Ver­knüp­fun­gen im Über­blick: Her­un­ter­la­den [odt][347 KB]

Zwei­stel­li­ge Ver­knüp­fun­gen im Über­blick: Her­un­ter­la­den [pdf][382 KB]

Wei­ter zu In­ter­pre­ta­ti­on der Bool­schen Al­ge­bra
