Hilfs­ma­te­ri­al 2

Von der Ta­bel­le zum Punkt­dia­gramm

In der Ta­bel­le ste­hen 12 ver­schie­de­ne Zeit­punk­te und die da­zu­ge­hö­ri­gen 12 Tem­pe­ra­tu­ren.
Das könn­te in etwa so aus­se­hen:


Zeit in Se­kun­den

0

40

80

120

160

200

240

280

320

360

400

440

Tem­pe­ra-
tur in °C

21,2

21,6

26,3

35,8

45,9

57,3

70,7

81,3

92,4

104,2

108,2

108,2

Die zu­sam­men­ge­hö­ri­gen Werte bil­den so­ge­nann­te Wer­te­paa­re . Wer­te­paa­re schreibt man oft in eine ge­mein­sa­me Klam­mer, z.B.
(120 Se­kun­den | 35,8°C)   oder    (240 Se­kun­den | 70,7°C)  oder   (400 Se­kun­den | 108°C)    usw.

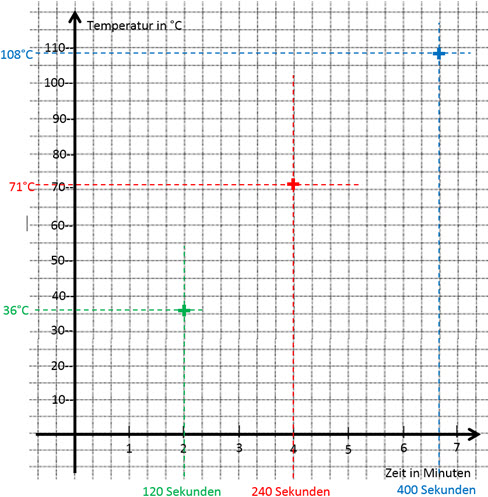

Jedes Wer­te­paar kann als Punkt in ein Ach­sen­kreuz ein­ge­zeich­net wer­den. Wo genau der Punkt liegt, kriegt man durch waag­rech­te und senk­rech­te Hilfs­li­ni­en (---) raus. Die Tem­pe­ra­tu­ren muss man dabei sinn­voll auf- oder ab­run­den, da die Skala für die Nach­kom­ma­stel­le nicht genau genug ist.

Diagramm

Ein „Zeit­käst­chen“ ist 20 Se­kun­den

Wenn Du das für alle 10 Wer­te­paa­re machst und ganz zum Schluss die dünn ge­zeich­ne­ten Hilfs­li­ni­en wie­der raus­ra­dierst, ist das Punkt­dia­gramm fer­tig.




Hilfs­ma­te­ri­al 2: Her­un­ter­la­den [docx] [122 KB]

Hilfs­ma­te­ri­al 2: Her­un­ter­la­den [pdf] [239 KB]



Wei­ter zu Hilfs­ma­te­ri­al 3
