Magnetisches Feld - elektrisches Feld - Gravitationsfeld

Infobox

Diese Seite ist Teil einer Materialiensammlung zum Bildungsplan 2004: Grundlagen der Kompetenzorientierung. Bitte beachten Sie, dass der Bildungsplan fortgeschrieben wurde.

Vorbereitende Hausaufgabe:

Erinnere dich an die Inhalte zum magnetischen und elektrischen Feld aus Klasse 9 und fülle die ersten zwei Spalten der Tabelle aus.

Teamarbeit im Unterricht:

Schließe auf entsprechende Inhalte beim Gravitationsfeld

Magnetisches Feld	Elektrisches Feld	Gravitationsfeld
In einem Raumgebiet besteht ein magnetisches Feld , wenn in allen Raumpunkten auf magnetische Probekörper Kräfte wirken. Solche Kräfte heißen magnetische Kräfte .	In einem Raumgebiet besteht ein elektrisches Feld , wenn in allen Raumpunkten auf elektrische Probekörper Kräfte wirken. Solche Kräfte heißen elektrische Kräfte .	In einem Raumgebiet besteht ein Gravitationsfeld , wenn in allen Raumpunkten auf gravitative Probekörper Kräfte wirken. Solche Kräfte heißen Gravitationskräfte .
Magnetische Probekörper	Elektrische Probekörper	Probekörper
Probenordpol (Probesüdpol)	Positive (negative) Probeladung	Probemasse
Felderzeugende Körper	Felderzeugende Körper	Felderzeugende Körper
Permanentmagnete (Hufeisenmagnet, Stabmagnet) Stromdurchflossene Leiter	Geladene Körper	Körper mit Masse (z. B. Erde)
Magnetische Feldlinie	Elektrische Feldlinie	Gravitationsfeldlinie
Eine magnetische Feldlinie ist eine gedachte Linie, auf der sich ein Probenordpol bewegt, wenn er nur der auf ihn wirkenden magnetischen Kraft folgt. Ihre Tangenten weisen an jeder Stelle der Feldlinie in Richtung der magnetischen Kraft.	Eine elektrische Feldlinie ist eine gedachte Linie, auf der sich eine positive Probenladung bewegt, wenn sie nur der auf sie wirkenden elektrischen Kraft folgt. Ihre Tangenten weisen an jeder Stelle der Feldlinie in Richtung der elektrischen Kraft.	Eine Gravitationsfeldlinie ist eine gedachte Linie, auf der sich eine Probemasse bewegt, wenn sie nur der auf sie wirkenden Gravitationskraft folgt. Ihre Tangenten weisen an jeder Stelle der Feldlinie in Richtung der Gravitationskraft.
Skizze des Versuchs mit schwimmendem Probenordpol zur Definition der magn. Feldlinie	Skizze des Versuchs mit schwimmender Probeladung zur Definition der elektr. Feldlinie	Versuch zur Definition der Gravitationsfeldlinie

Versuche zur Veranschaulichung magn. Felder	Versuche zur Veranschaulichung el. Felder	Versuche zur Veranschaulichung Gravitationsfeldern
Magnetnadelmodell Eisenfeilspäne auf Glasplatte	Papierstreifen Grieskörner in Rizinusöl	Schnüre, Papierstreifen mit Körperchen

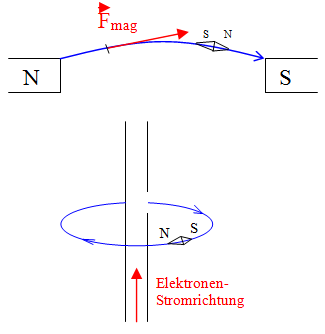

Zeichnerische Darstellung magnetischer Feldlinien	elektrischer Feldlinien	Gravitationsfeldlinien

Eigenschaften magnetischer Feldlinien	Eigenschaften elektrischer Feldlinien	Eigenschaften von Gravitationsfeldlinien
Zeigen in Richtung der Kraft auf einen Probenordpol Bei Permanentmagneten verlaufen Sie vom Nordpol zum Südpol. Eine Magnetnadel stellt sich tangential zur Feldlinie ein. Ihr Nordpol zeigt in Richtung der Feldlinie.	Zeigen in Richtung der Kraft auf eine positive Probeladung Sie verlaufen von positiver zu negativer Ladung. Ein elektrischer Dipol stellt sich tangential zur Feldlinie ein. Seine positive Ladung zeigt in Richtung der Feldlinie.	Zeigen in Richtung der Kraft auf Probemasse Stets zur felderzeugenden Masse Kreuzen sich nicht

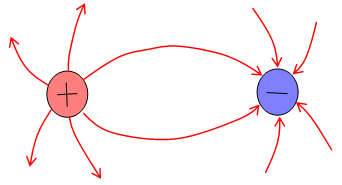

Feld eines Stabmagneten	Feld zweier entgegengesetzt geladener Kugeln	Feld einer homogenen Kugel

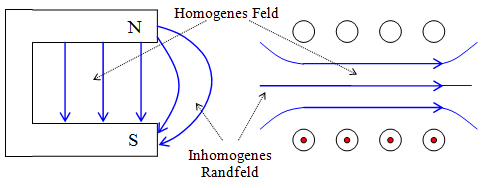

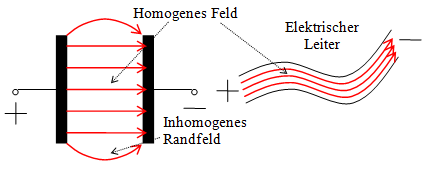

Homogenes magnetisches Feld	Homogenes elektrisches Feld	Homogenes Gravitationsfeld

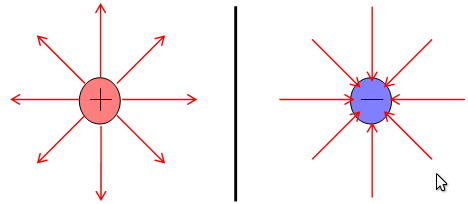

Radialfelder	Radialfelder	Radialfelder
Fehlanzeige
Wirkungsbereich	Wirkungsbereich	Wirkungsbereich
Wirken auch im Vakuum Lassen sich zum Großteil abschirmen	Wirken auch im Vakuum Lassen sich vollständig abschirmen.	Wirken auch im Vakuum Lassen sich nicht abschirmen.
Größe magnetischer Kräfte	Größe elektrischer Kräfte	Größe Gravitationskräfte
In inhomogenen Feldern sind die magnetischen Kräfte umso großer, je dichter die Feldlinien liegen.	In inhomogenen Feldern sind die elektrischen Kräfte umso großer, je dichter die Feldlinien liegen.	In inhomogenen Feldern sind die Gravitationskräfte umso großer, je dichter die Feldlinien liegen.
Feld und Energie	Feld und Energie	Feld und Energie
Das Magnetfeld ist ein Energiespeicher	Das elektrische Feld ist ...	Das Gravitationsfeld ist ...
Feld und Feldkraft	Feld und Feldkraft	Feld und Feldkraft
Das magnetische Feld ist ein Kraftüberträger . Es ist die Ursache für die magnetischen Kräfte in jedem Feldpunkt.	Das elektrische Feld ist ein Kraftüberträger . Es ist die Ursache für die elektrischen Kräfte in jedem Feldpunkt.	Das Gravitationsfeld ist ein Kraftüberträger . Es ist die Ursache für die Gravitationskräfte in jedem Feldpunkt.

Magnetisches Feld - elektrisches Feld - Gravitationsfeld mit Lösung: Herunterladen [doc] [94 KB]
