Aufgabe:

Fülle als Zusammenfassung und Lernhilfe die nachstehende Tabelle aus.

Magnetisches Feld

In einem Raumgebiet besteht ein magnetisches Feld , wenn in allen Raumpunkten auf magnetische Probekörper Kräfte wirken. Solche Kräfte heißen magnetische Kräfte .

Magnetische Probekörper

Probenordpol (Probesüdpol)

Felderzeugende Körper

Permanentmagnete (Hufeisenmagnet, Stabmagnet)
Stromdurchflossene Leiter

Magnetische Feldlinie

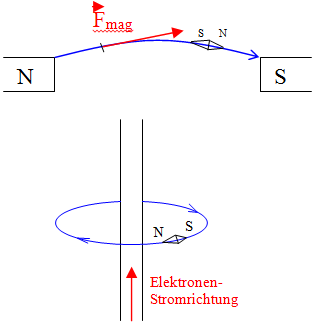

Eine magnetische Feldlinie ist eine gedachte Linie, auf der sich ein Probenordpol bewegt, wenn er nur der auf ihn wirkenden magnetischen Kraft folgt. Ihre Tangenten weisen an jeder Stelle der Feldlinie in Richtung der magnetischen Kraft.

Skizze des Versuchs mit schwimmendem Probenordpol zur Definition der magn. Feldlinie

Versuche zur Veranschaulichung magn. Felder

Magnetnadelmodell
Eisenfeilspäne auf Glasplatte

Zeichnerische Darstellung magnetischer Feldlinien

Eigenschaften magnetischer Feldlinien

Zeigen in Richtung der Kraft auf einen Probenordpol.
Bei Permanentmagneten verlaufen Sie vom Nordpol zum Südpol.
Eine Magnetnadel stellt sich tangential zur Feldlinie ein. Ihr Nordpol zeigt in Richtung der Feldlinie.
Feldlinien kreuzen sich nicht.

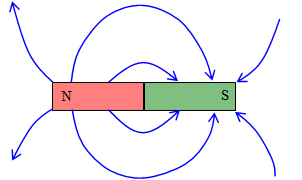

Feld eines Stabmagneten

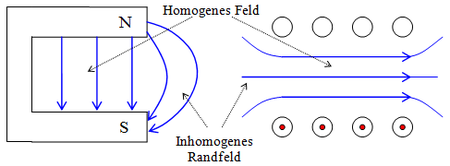

Homogenes magnetisches Feld

Wirkungsbereich magnetischer Felder

Sie bestehen auch im Vakuum.

Magnetisches Feld mit Lösung: Herunterladen [doc] [55 KB]
