Kompetenzorientierter Unterricht: Physik, Klasse 10 als Eingangsklasse der Kursstufe
Sie sind hier:
  1. Kompetenzorientierter Unterricht: Physik, Klasse 10 als Eingangsklasse der Kursstufe
  2. Elektrizitätslehre
  3. Ausgewählte Praktika
  4. Feldeffekttransistor (FET)

Benötigte Materialien

Infobox

Diese Seite ist Teil einer Materialiensammlung zum Bildungsplan 2004: Grundlagen der Kompetenzorientierung. Bitte beachten Sie, dass der Bildungsplan fortgeschrieben wurde.

Hinweis

Es wird darauf hingewiesen, dass für jedes Experiment entsprechend der eigenen Durchführung vor der erstmaligen Aufnahme der Tätigkeit eine Gefährdungsbeurteilung durchgeführt und dokumentiert werden muss. Jede fachkundige Nutzerin/jeder fachkundige Nutzer muss die aufgeführten Inhalte eigenverantwortlich prüfen und an die tatsächlichen Gegebenheiten anpassen.

Weder die Redaktion des Lehrerfortbildungsservers noch die Autorinnen und Autoren der veröffentlichten Experimente übernehmen jegliche Haftung für direkte oder indirekte Schäden, die durch exakten, veränderten oder fehlerhaften Nachbau und/oder Durchführung der Experimente entstehen. Weiterführende Informationen erhalten Sie unter www.gefahrstoffe-schule-bw.de

Quelle: Dorn-Bader Physik 2, Schroedel-Verlag, Braunschweig. 2007, ISBN 978-3-507-86265-4

Schaltpläne in: Dorn-Bader Physik 2, Schroedel-Verlag, S. 61 - 63

Datenblatt BUZ 11: http://www.produktinfo.conrad.com/datenblaetter/150000-174999/151334-da-01-en-BUZ11_MOSFET.pdf [pdf]

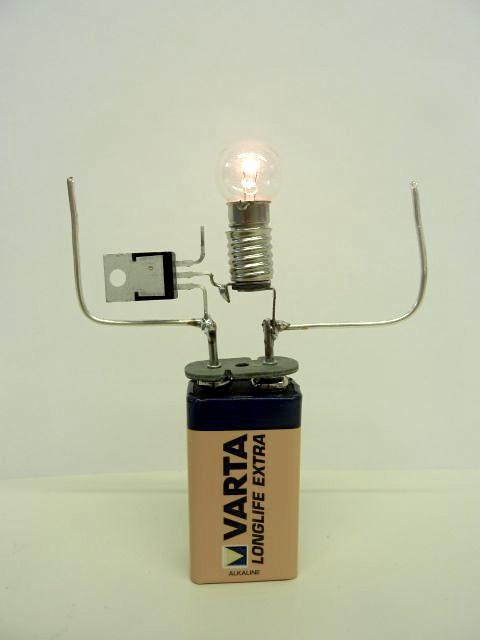

Versuch 1 Versuch 1: Eigenschaften des FET
  • 1 FET BUZ 11
  • 1 Lämpchen 6,0 V / 30 mA ... 450 mA
  • 1 Zwergfassung E10 mit Lötösen oder Lötstiften
  • 1 Kontaktplatte für 9V-Batterie
  • 1 9V-Block
  • Draht

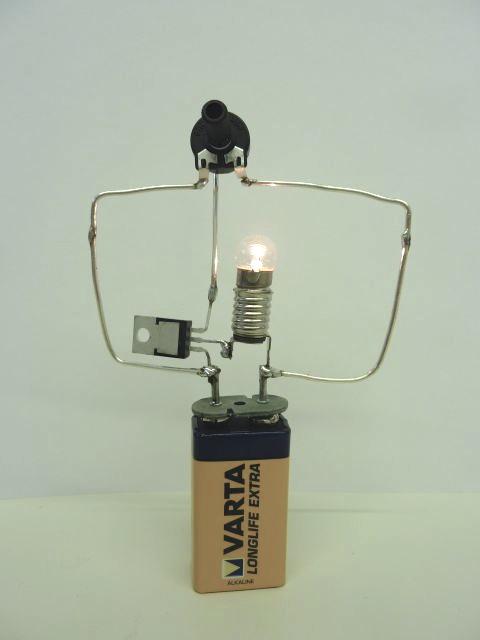

Versuch 2 Versuch 2: U GS -I D -Kennlinie des FET
  • 1 FET BUZ 11
  • 1 Potenziometer 0 ... 100 kΩ
  • 1 Lämpchen 6,0 V / 30 mA ... 450 mA
  • 1 Zwergfassung E10 mit Lötösen oder Lötstiften
  • 1 Kontaktplatte für 9V-Batterie
  • 1 9V-Block
  • Draht

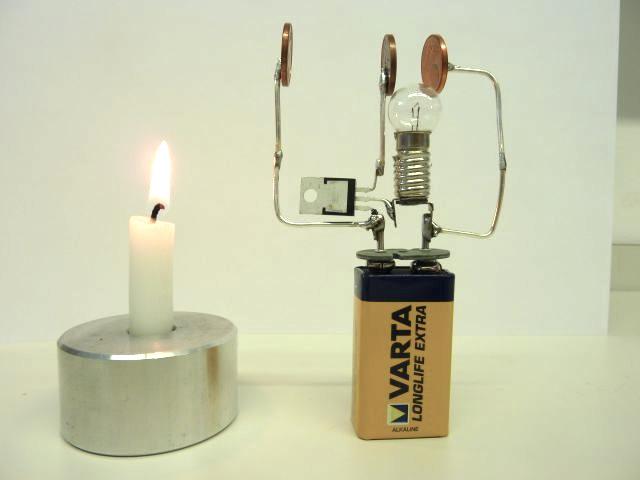

Versuch 3 Versuch 3: FET und Kerzenflamme
  • 1 FET BUZ 11
  • 1 Lämpchen 6,0 V / 30 mA ... 450 mA
  • 1 Zwergfassung E10 mit Lötösen oder Lötstiften
  • 1 Kontaktplatte für 9V-Batterie
  • 1 9V-Block
  • Draht
  • 3 Centstücke
  • 1 Kerze

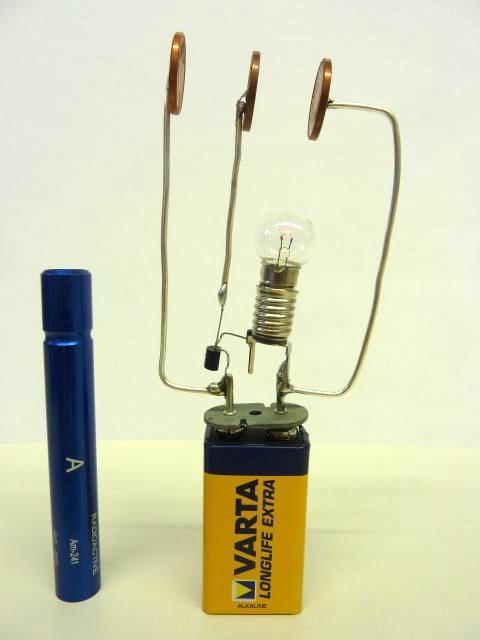

Versuch 4 Versuch 4: FET und Radioaktivität
  • 1 FET BSN 10A
  • 1 Lämpchen 6,0 V / 30 mA ... 450 mA
  • 1 Zwergfassung E10 mit Lötösen oder Lötstiften
  • 1 Kontaktplatte für 9V-Batterie
  • 1 9V-Block
  • Draht
  • 3 Centstücke
  • Präparat Am-241

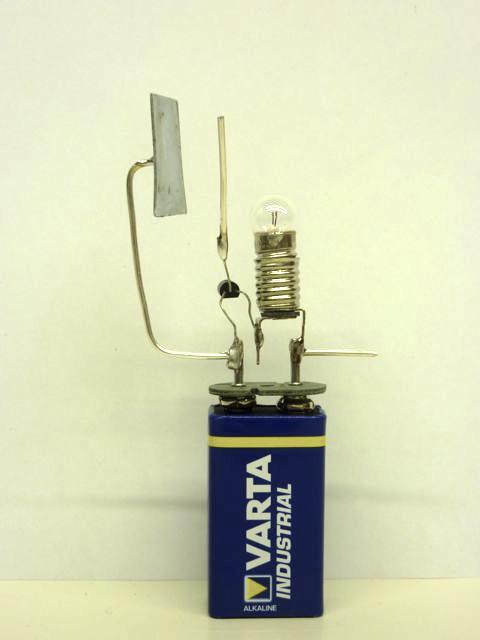

Versuch 5 Versuch 5: FET und äußerer Fotoeffekt
  • 1 FET BSN 10A
  • 1 Lämpchen 6,0 V / 30 mA ... 450 mA
  • 1 Zwergfassung E10 mit Lötösen oder Lötstiften
  • 1 Kontaktplatte für 9V-Batterie
  • 1 9V-Block
  • Draht
  • 1 Zinkplatte
  • UV-Lampe

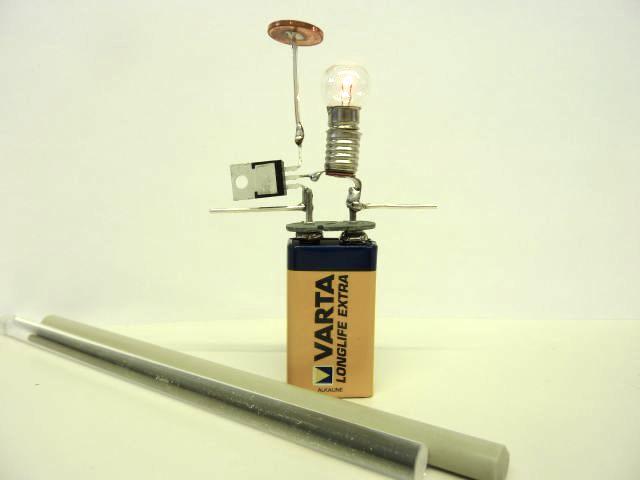

Versuch 6 Versuch 6: FET und Elektrostatik
  • 1 FET BUZ 11
  • 1 Lämpchen 6,0 V / 30 mA ... 450 mA
  • 1 Zwergfassung E10 mit Lötösen oder Lötstiften
  • 1 Kontaktplatte für 9V-Batterie
  • 1 9V-Block
  • Draht
  • 1 Centstück
  • Plastikstab, Glasstab, Fell, Glimmlampe, ...

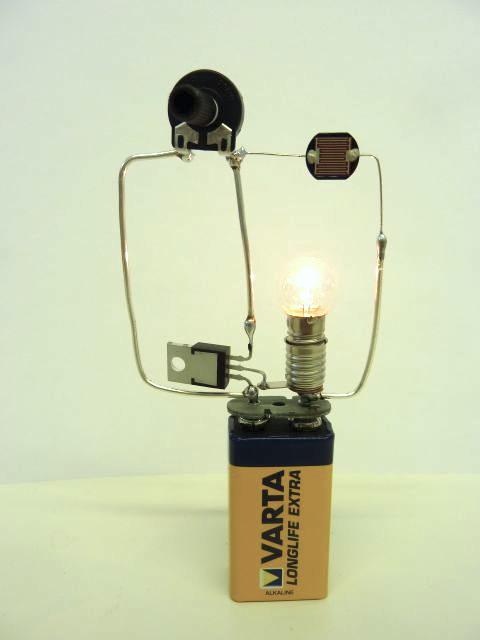

Versuch 7 Versuche 7 und 8: Lichtsensor mit FET
  • 1 FET BUZ 11
  • 1 Potenziometer 0 ... 5 kΩ
  • 1 Fotowiderstand (LDR)
  • 1 Lämpchen 6,0 V / 30 mA ... 450 mA
  • 1 Zwergfassung E10 mit Lötösen oder Lötstiften
  • 1 Kontaktplatte für 9V-Batterie
  • 1 9V-Block
  • Draht

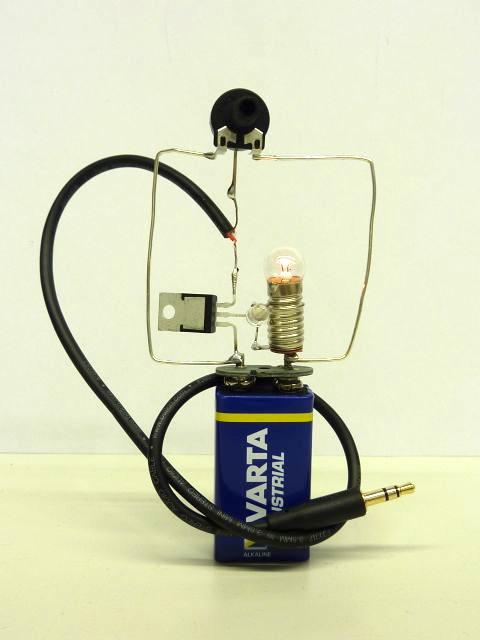

Versuch 9 Sender Versuch 9: Musikübertragung durch Licht (Sender)
  • 1 FET BUZ 11
  • 1 Potenziometer 0 ... 100 kΩ
  • 1 IR-LED
  • 1 Lämpchen 6,0 V / 30 mA ... 450 mA
  • 1 Zwergfassung E10 mit Lötösen oder Lötstiften
  • 1 Kontaktplatte für 9V-Batterie
  • 1 9V-Block
  • Draht
  • Lichtleiter
  • 1 Audiokabel Klinke 3,5 mm auf Cinch
  • MP3-Player o.ä.

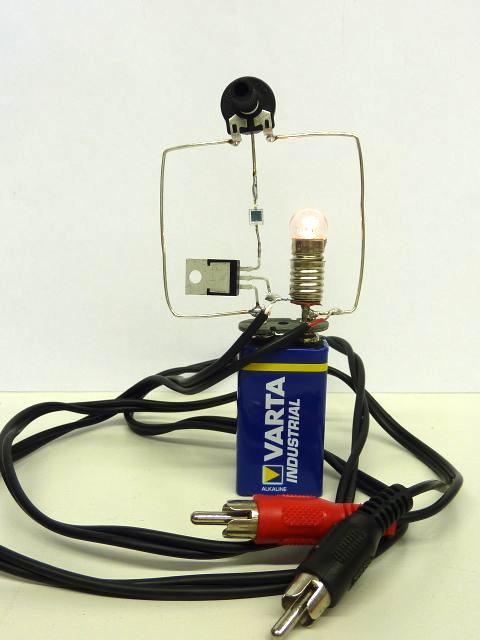

Versuch 8 Empfänger Versuch 9: Musikübertragung durch Licht (Empfänger)
  • 1 FET BUZ 11
  • 1 Potenziometer 0 ... 100 kΩ
  • 1 Fotodiode BPW34
  • 1 Lämpchen 6,0 V / 30 mA ... 450 mA
  • 1 Zwergfassung E10 mit Lötösen oder Lötstiften
  • 1 Kontaktplatte für 9V-Batterie
  • 1 9V-Block
  • Draht
  • Audiokabel siehe Sender
  • Lautsprecher mit Verstärker

Besugsquellen
