Aufgabe 5 + 6

Aufgabe 5

(Quelle: Pilotierung DVA Ph 2012 2-8)

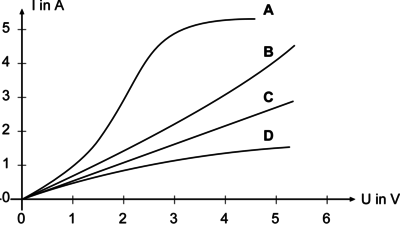

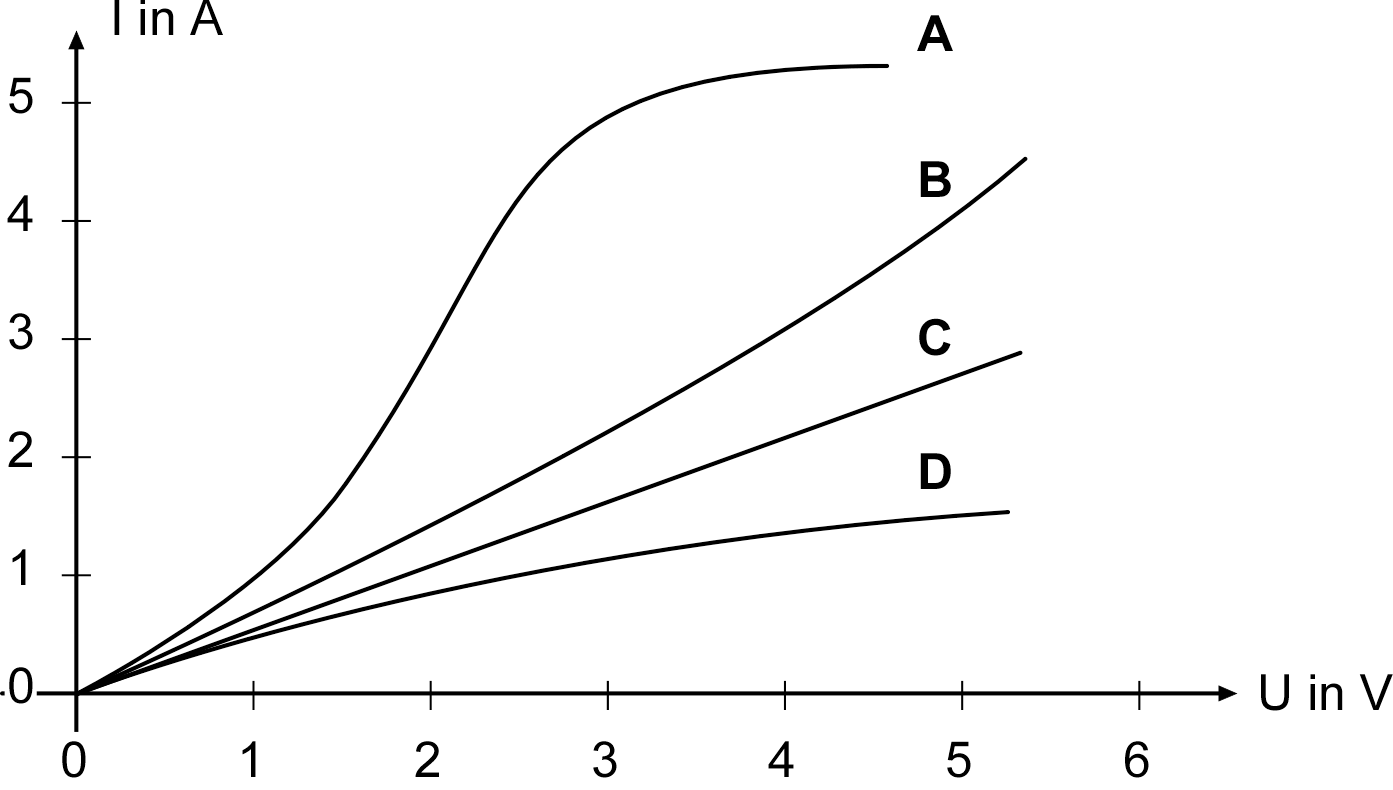

Um die Kennlinie einer Glühlampe aufzunehmen, wird die elektrische Stromstärke bei unterschiedlichen elektrischen Spannungen gemessen. Das Schaubild zeigt vier unterschiedliche Kennlinien. Beachten Sie, dass hier die Stromstärke I über der Spannung U aufgetragen ist!

Welche Kennlinie passt zu einer Metallfaden-Glühlampe? Kreisen Sie den Buchstaben an der passenden Kennlinie ein. ( Hinweis: Bei einer Metallfaden-Glühlampe steigt der Widerstand mit zunehmender Temperatur. )

U-I-Diagramm

Aufgabe 6

(Quelle: Pilotierung DVA Ph 2012 1-20)

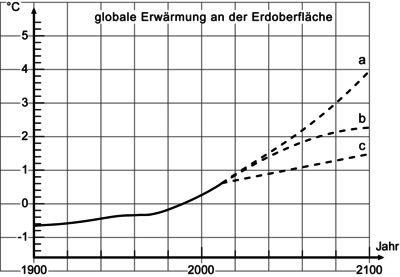

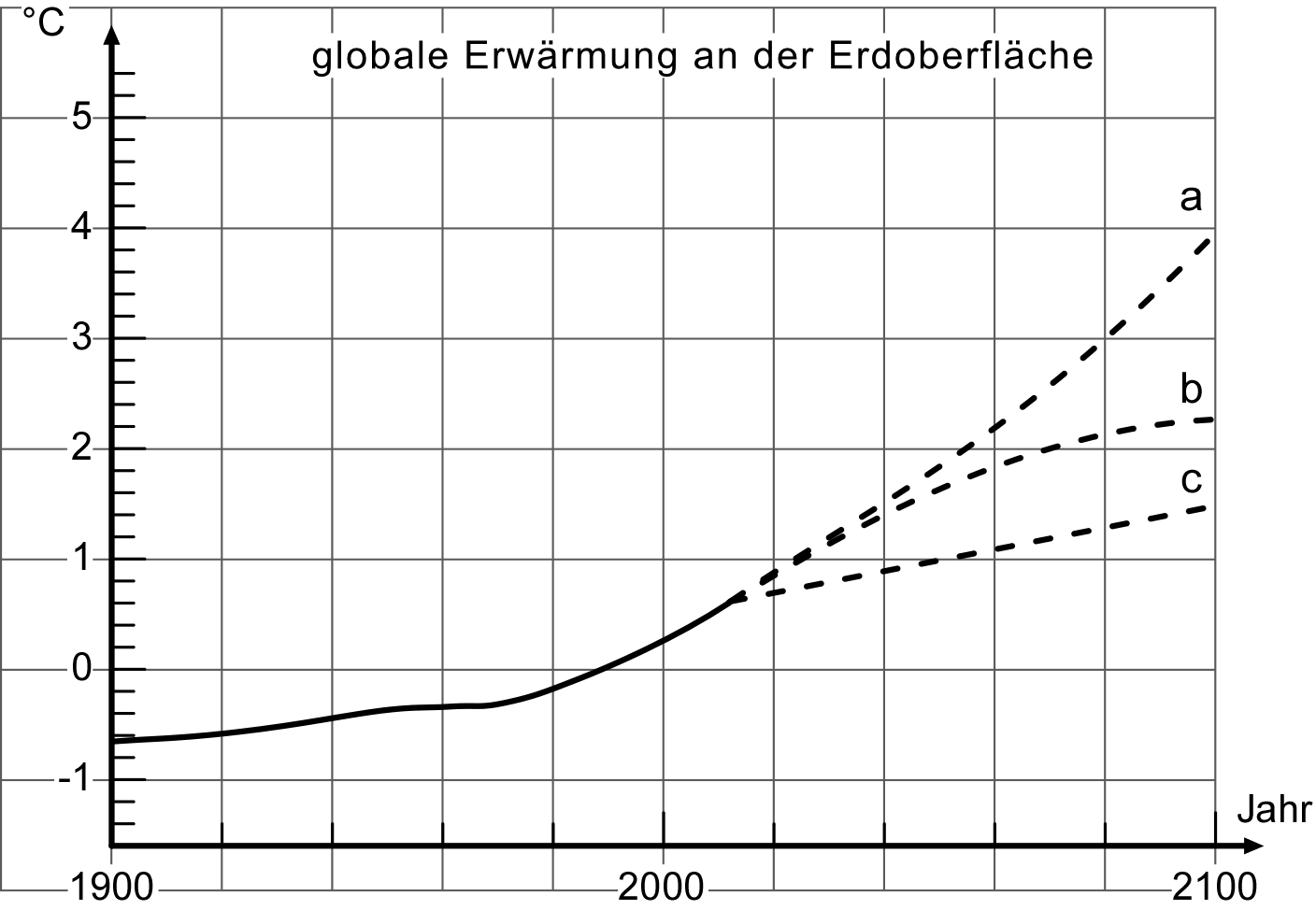

Das Diagramm zeigt die globale Erwärmung der Erdoberfläche. Die drei gestrichelten Graphen sind dabei verschiedene Prognosen für die kommenden Jahre.

t-T-Diagramm

Kreuzen Sie für jede der folgenden Aussagen an, ob sie richtig oder falsch ist.

richtig falsch
Nach der Prognose a wird es im Jahr 2100 um 4 °C heißer sein, als nach der Prognose c.
Nach der Prognose b nimmt die Änderungsrate der Erwärmung bis zum Jahr 2100 immer mehr ab.
Nach der Prognose a nimmt die Erwärmung von 2012 bis zum Jahr 2100 linear zu.
Nach der Prognose c wäre eine weitere Erwärmung um etwa 0,1 °C pro Jahrzehnt zu erwarten.
