Mo­ti­va­ti­on

Um­gang mit Dia­gram­men - Ein­stieg

Auf­ga­be:

• Be­schrei­ben Sie die fol­gen­den Dia­gram­me in Wor­ten.
• Be­ur­tei­len Sie die Ach­sen­be­schrif­tun­gen.
• Dis­ku­tie­ren Sie, wie phy­si­ka­lisch die Dia­gram­me sind.

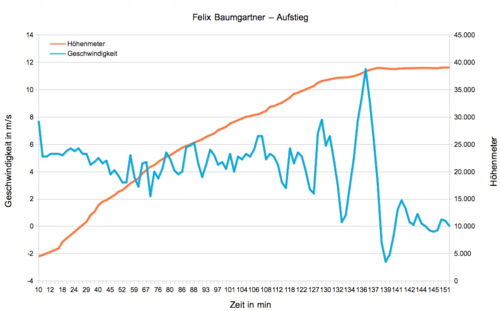

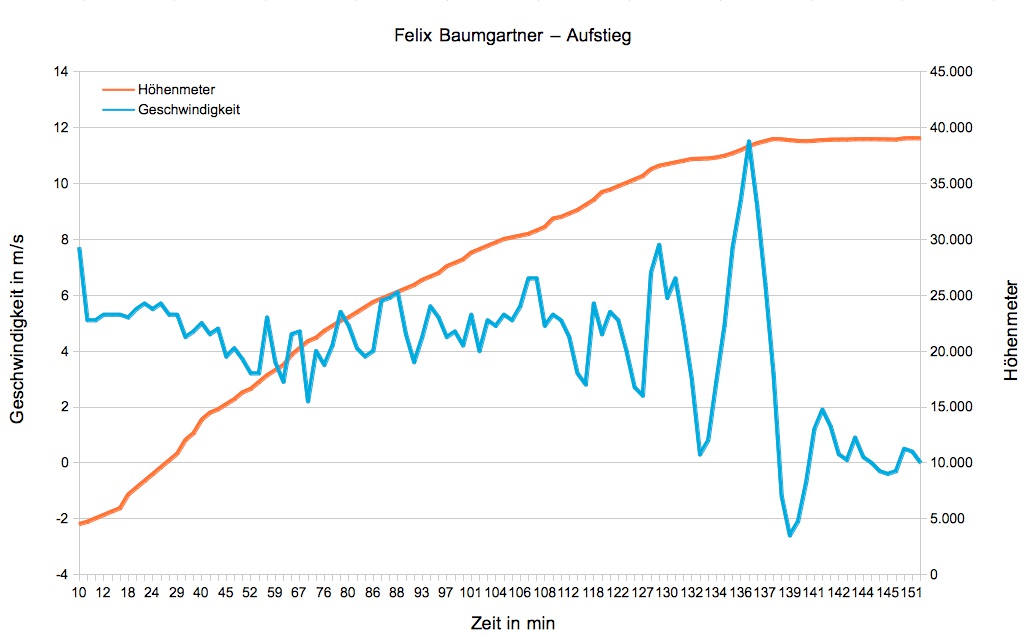

Felix Baum­gart­ner - Auf­stieg am 14.10.2012:

Wei­te­re In­for­ma­tio­nen zum Auf­stieg und zum Sprung: http://​www.​red​bull​stra​tos.​com

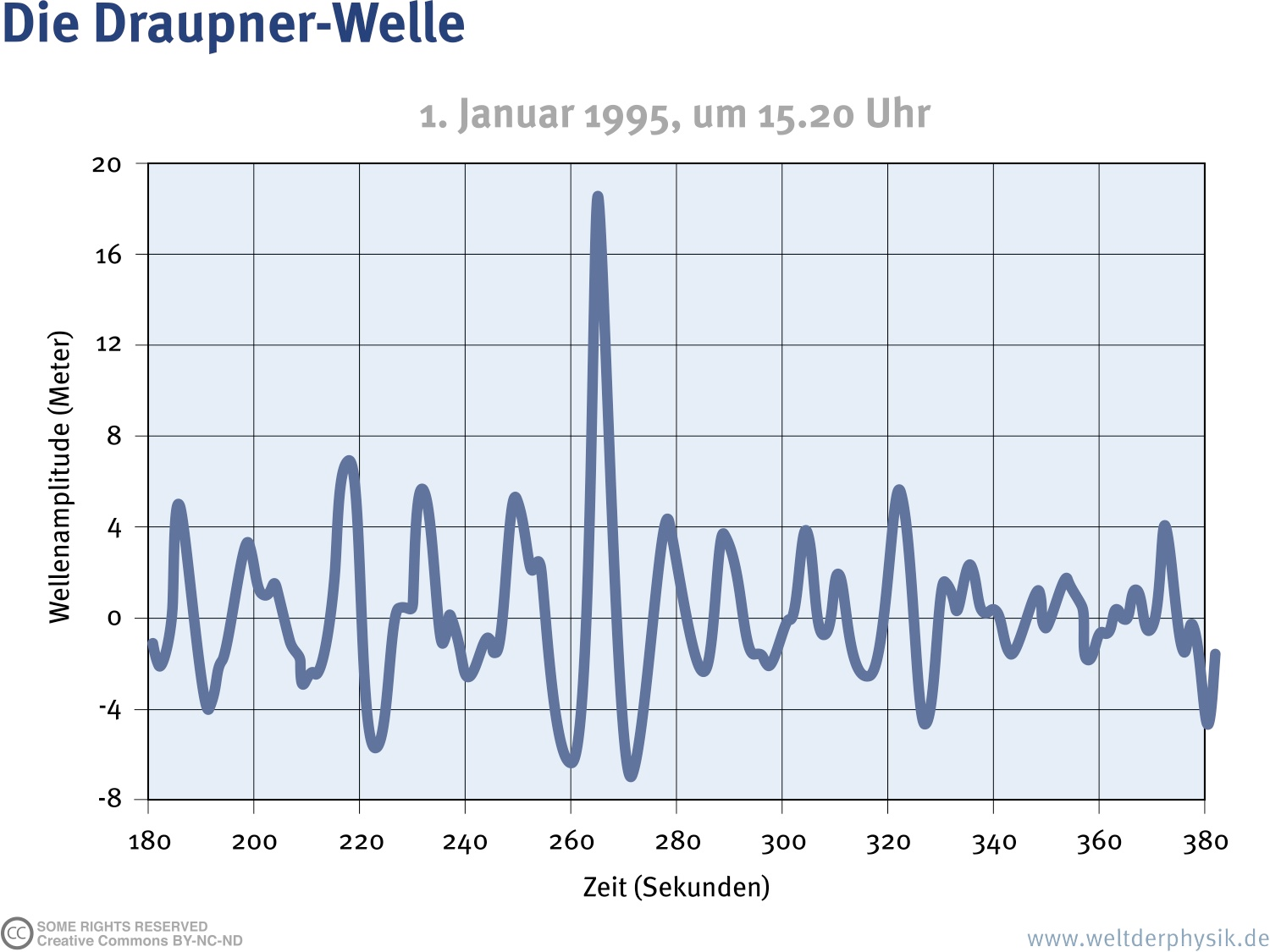

Die Draupner-Welle:

Am 1. Ja­nu­ar 1995 wurde an der Gas­platt­form Draupner vor der Küste Nor­we­gens eine Rie­sen­wel­le ge­mes­sen. Dies ist das Da­ten­pro­to­koll von der au­to­ma­ti­schen La­ser­mes­sung der Wel­len­am­pli­tu­de. Die Freak Wave war mit über 26 Me­tern von Wel­len­tal bis Wel­len­kamm mehr als dop­pelt so hoch als die höchs­ten Wel­len davor und da­nach.

(CC) by-nc-nd Dirk Gün­ther/Welt der Phy­sik http://​www.​wel​tder​phys​ik.​de

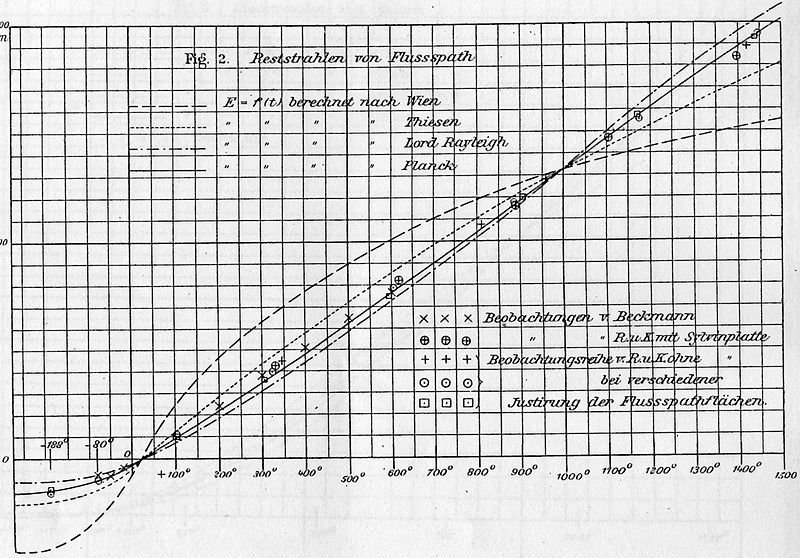

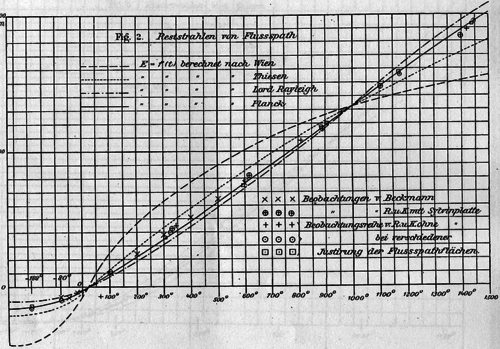

In­fra­rot­mes­sun­gen:

An der Phy­si­ka­li­schen-Tech­ni­schen Reichs­an­stalt, dem Vor­läu­fer der heu­ti­gen Phy­si­ka­lisch-Tech­ni­schen Bun­des­an­stalt (PTB), wur­den be­reits um 1900 Prä­zi­si­ons­mes­sun­gen zur ab­so­lu­ten Strah­lungs­emis­si­on von schwar­zen Kör­pern im fer­nen in­fra­ro­ten Spek­tral­be­reich durch­ge­führt. Diese Mes­sun­gen in­spi­rier­ten Max Planck zur For­mu­lie­rung des Planck'schen Strah­lungs­ge­set­zes, des­sen Ent­de­ckung die Ge­burts­stun­de der Quan­ten­me­cha­nik dar­stellt. Die Mess­kur­ve zeigt die Strah­lungs­leis­tung eines schwar­zen Kör­pers über einen Tem­pe­ra­tur­be­reich von minus 188 °C bis 1500 °C bei einer Wel­len­län­ge von 51,2 Mi­kro­me­tern.

Quel­le: http://​www.​wel​tder​phys​ik.​de H.​Ru­bens, F.​Kurl­baum/An­na­len der Phy­sik, Band 4, 1901

Co­mics (xkcd)

Stove Ow­nership

(CC) by-nc 2.5 http://​xkcd.​com/​418/

Mu

(CC) by-nc 2.5 http://​xkcd.​com/​815/

Front Door

(CC) by-nc 2.5 http://​xkcd.​com/​1064/

Sustainable

(CC) by-nc 2.5 http://​xkcd.​com/​1007/
