Lö­sung

Vor­be­rei­ten­de Haus­auf­ga­be:

Er­in­ne­re dich an die In­hal­te zum ma­gne­ti­schen Feld aus Klas­se 8 und fülle die linke Seite der Ta­bel­le für dich al­lein mit Blei­stift aus. Nimm deine Heft­auf­schrie­be aus dem letz­ten Schul­jahr und das Schul­buch zu Hilfe. (Zeit: 30´- 45´)

Ma­gne­ti­sches Feld	Elek­tri­sches Feld
In einem Raum­ge­biet be­steht ein ma­gne­ti­sches Feld , wenn in allen Raum­punk­ten auf ma­gne­ti­sche Pro­be­kör­per Kräf­te wir­ken. Sol­che Kräf­te hei­ßen ma­gne­ti­sche Kräf­te .	In einem Raum­ge­biet be­steht ein elek­tri­sches Feld , wenn in allen Raum­punk­ten auf elek­tri­sche Pro­be­kör­per Kräf­te wir­ken. Sol­che Kräf­te hei­ßen elek­tri­sche Kräf­te .
Ma­gne­ti­sche Pro­be­kör­per	Elek­tri­sche Pro­be­kör­per
Pro­ben­ord­pol (Pro­be­süd­pol)	Po­si­ti­ve (ne­ga­ti­ve) Pro­be­la­dung
Fel­der­zeu­gen­de Kör­per	Fel­der­zeu­gen­de Kör­per
Per­ma­nent­ma­gne­te (Huf­ei­sen­ma­gnet, Stab­ma­gnet) Strom­durch­flos­se­ne Lei­ter	Ge­la­de­ne Kör­per
Ma­gne­ti­sche Feld­li­nie	Elek­tri­sche Feld­li­nie
Eine ma­gne­ti­sche Feld­li­nie ist eine ge­dach­te Linie, auf der sich ein Pro­ben­ord­pol be­wegt, wenn er nur der auf ihn wir­ken­den ma­gne­ti­schen Kraft folgt. Ihre Tan­gen­ten wei­sen an jeder Stel­le der Feld­li­nie in Rich­tung der ma­gne­ti­schen Kraft.	Eine elek­tri­sche Feld­li­nie ist eine ge­dach­te Linie, auf der sich eine po­si­ti­ve Pro­ben­la­dung be­wegt, wenn sie nur der auf sie wir­ken­den elek­tri­schen Kraft folgt. Ihre Tan­gen­ten wei­sen an jeder Stel­le der Feld­li­nie in Rich­tung der elek­tri­schen Kraft.

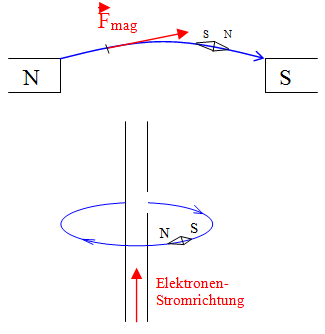

Skiz­ze des Ver­suchs mit schwim­men­dem Pro­ben­ord­pol zur De­fi­ni­ti­on der magn. Feld­li­nie	Skiz­ze des Ver­suchs mit schwim­men­der Pro­be­la­dung zur De­fi­ni­ti­on der elektr. Feld­li­nie
Ver­su­che zur Ver­an­schau­li­chung magn. Fel­der	Ver­su­che zur Ver­an­schau­li­chung el. Fel­der
Ma­gnet­na­del­mo­dell Ei­sen­feil­spä­ne auf Glas­plat­te	Pa­pier­strei­fen Gries­kör­ner in Ri­zi­nus­öl
Zeich­ne­ri­sche Dar­stel­lung ma­gne­ti­scher Feld­li­ni­en	elek­tri­scher Feld­li­ni­en
Ei­gen­schaf­ten ma­gne­ti­scher Feld­li­ni­en	Ei­gen­schaf­ten elek­tri­scher Feld­li­ni­en
Zei­gen in Rich­tung der Kraft auf einen Pro­ben­ord­pol Bei Per­ma­nent­ma­gne­ten ver­lau­fen Sie vom Nord­pol zum Süd­pol. Eine Ma­gnet­na­del stellt sich tan­gen­ti­al zur Feld­li­nie ein. Ihr Nord­pol zeigt in Rich­tung der Feld­li­nie.	Zei­gen in Rich­tung der Kraft auf eine po­si­ti­ve Pro­be­la­dung Sie ver­lau­fen von po­si­ti­ver zu ne­ga­ti­ver La­dung. Ein elek­tri­scher Dipol stellt sich tan­gen­ti­al zur Feld­li­nie ein. Seine po­si­ti­ve La­dung zeigt in Rich­tung der Feld­li­nie.

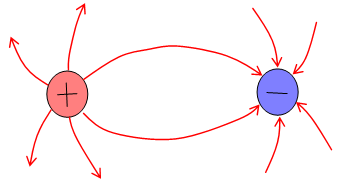

Feld eines Stab­ma­gne­ten	Feld zwei­er ent­ge­gen­ge­setzt ge­la­de­ner Ku­geln

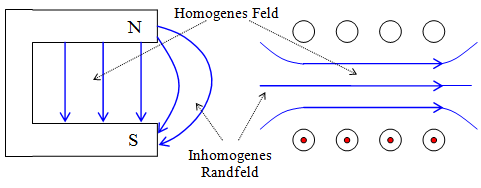

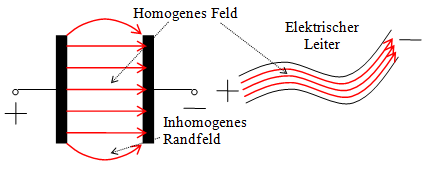

Ho­mo­ge­nes ma­gne­ti­sches Feld	Ho­mo­ge­nes elek­tri­sches Feld

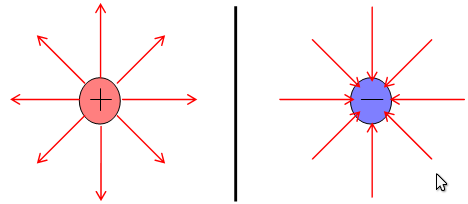

Ra­di­al­fel­der	Ra­di­al­fel­der
Fehl­an­zei­ge
Wir­kungs­be­reich ma­gne­ti­scher Fel­der	Wir­kungs­be­reich elek­tri­scher Fel­der
Wir­ken auch im Va­ku­um Las­sen sich zum Groß­teil ab­schir­men	Wir­ken auch im Va­ku­um Las­sen sich voll­stän­dig ab­schir­men
Größe ma­gne­ti­scher Kräf­te	Größe elek­tri­scher Kräf­te
In in­ho­mo­ge­nen Fel­dern sind die ma­gne­ti­schen Kräf­te umso gröo­ßer, je dich­ter die Feld­li­ni­en lie­gen.	In in­ho­mo­ge­nen Fel­dern sind die elek­tri­schen Kräf­te umso grö­ßer, je dich­ter die Feld­li­ni­en lie­gen.
Feld und En­er­gie	Feld und En­er­gie
Das Ma­gnet­feld ist ein En­er­gie­spei­cher.	Das elek­tri­sche Feld ist ein En­er­gie­spei­cher.

Lö­sung: Her­un­ter­la­den [doc] [83 KB]
