Spirometer

Gas­strö­me mes­sen Ärzte mit so ge­nann­ten Spi­ro­me­tern. Im Rah­men der Kom­pe­tenz Nr. 9 sol­len die Schü­le­rin­nen und Schü­ler ler­nen, mit dem Kon­zept Strom-An­trieb-Wi­der­stand sou­ve­rän um­zu­ge­hen; hier­bei kann diese Team­ar­beit einen guten Bei­trag lie­fern.

Ver­suchs-Ma­te­ri­al
  • Note­book, Daten-Log­ger-Soft­ware, Da­ten­log­ger, Netz­teil
  • USB-Ver­bin­dungs­ka­bel, Spi­ro­me­ter-Sen­sor
  • Mo­dell­ver­such: Y-Rohr, Gum­mi­stop­fen, Röhr­chen mit An­schluss an Druck­sen­sor.

Hy­po­the­se/Theo­rie → Vor­her­sa­ge

Vor der Dis­kus­si­on und For­mu­lie­rung von Vor­her­sa­gen in die­sem The­men­kom­plex steht die Aus­ein­an­der­set­zung mit den Ana­lo­gi­en zwi­schen elek­tri­schen Strö­men und Gas- bzw. Was­ser­strö­men. In einer Ta­bel­le wer­den die ana­lo­gen Grö­ßen ein­an­der ge­gen­über­ge­stellt.

[V.01]
Eine elek­tri­sche En­er­gie­quel­le lie­fert eine Po­ten­zi­al­dif­fe­renz Δφ. Wel­che La­dung fließt durch einen Wi­der­stand R, der an diese elek­tri­sche En­er­gie­quel­le an­ge­schlos­sen wird.
[V.02]
Wie kann man aus einem Δφ-t-Dia­gramm auf die ge­flos­se­ne La­dung schlie­ßen?
[V.03]
Wel­che Ana­lo­gie zwi­schen dem Spi­ro­me­ter und einer pas­sen­den elek­tri­schen Ana­lo­gie kann man zie­hen?
[V.04]
Un­ter­su­chen Sie das Spi­ro­me­ter auf seine Funk­ti­ons­wei­se! Vor­sicht: Unter kei­nen Um­stän­den mit den Fin­gern in das Blas­röhr­chen (Mund­stück) fas­sen. Dort be­fin­det sich etwa in der Mitte ein kaum sicht­ba­res dün­nes Draht­netz! Wenn man es be­rührt, wird es aus der Hal­te­rung ge­drückt und das Münd­stück ist un­brauch­bar.
[V.05]
Bauen Sie aus dem be­reit lie­gen­dem Ma­te­ri­al einen Mo­dell­ver­such, der die Funk­ti­ons­wei­se des Spi­ro­me­ters ver­deut­licht.

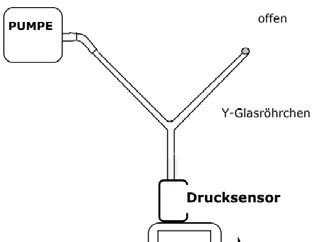

Modellversuch zum Spirometer

Vor­her­sa­ge → Ex­pe­ri­ment

  • In­stal­lie­ren Sie das Note­book, den Da­ten­log­ger und die Daten- Log­ger-Soft­ware
  • Über­prü­fen Sie Ihre Vor­her­sa­gen im Ex­pe­ri­ment

Re­fle­xi­on

  • Wel­che Aus­sa­gen kann ein Arzt aus die­sen Spi­ro­me­ter­da­ten zie­hen?
  • Wel­che Än­de­rung der Spi­ro­me­ter­da­ten kann man bei sport­li­chen Ak­ti­vi­tä­ten er­war­ten?

Down­load des ge­sam­ten Work­shops 2

Work­shop 2: Ex­pe­ri­ment - Mes­ser­fas­sung: Her­un­ter­la­den [pdf] [1,2 MB]



Wei­ter mit Mensch­li­che Si­gna­le
