U-I-Kennlinie einer Halogenlampe

Infobox

Diese Seite ist Teil einer Materialiensammlung zum Bildungsplan 2004: Grundlagen der Kompetenzorientierung. Bitte beachten Sie, dass der Bildungsplan fortgeschrieben wurde.

Hinweis

Es wird darauf hingewiesen, dass für jedes Experiment entsprechend der eigenen Durchführung vor der erstmaligen Aufnahme der Tätigkeit eine Gefährdungsbeurteilung durchgeführt und dokumentiert werden muss. Jede fachkundige Nutzerin/jeder fachkundige Nutzer muss die aufgeführten Inhalte eigenverantwortlich prüfen und an die tatsächlichen Gegebenheiten anpassen.

Weder die Redaktion des Lehrerfortbildungsservers noch die Autorinnen und Autoren der veröffentlichten Experimente übernehmen jegliche Haftung für direkte oder indirekte Schäden, die durch exakten, veränderten oder fehlerhaften Nachbau und/oder Durchführung der Experimente entstehen. Weiterführende Informationen erhalten Sie unter www.gefahrstoffe-schule-bw.de

Lernziel:
Sie lernen, mehrere Sensoren bei einer Messung mit mehreren Pocket-CASSYs einzusetzen.

Nehmen Sie die U-I-Kennlinie einer Halogenlampe (12 V / 20 W) auf! Messen Sie die Beleuchtungsstärke in Abhängigkeit von der angelegten Spannung. Planen Sie dazu einen Versuch und führen Sie ihn durch!

  1. Für diesen Versuch benötigen Sie zwei Pocket-CASSY und zusätzlich zum UIP-Sensor einen Lux-Sensor mit Lux-Adapter .

    Lux-Sensor

  2. Was versteht man unter dem Begriff Beleuchtungsstärke und der zugehörigen Einheit 1 lx?
  3. Welche Vermutung über den Verlauf der jeweiligen Schaubilder erwarten Sie?
  4. Interpretieren Sie den Verlauf der erhaltenen Schaubilder. Wurden Ihre Vermutungen bestätigt?

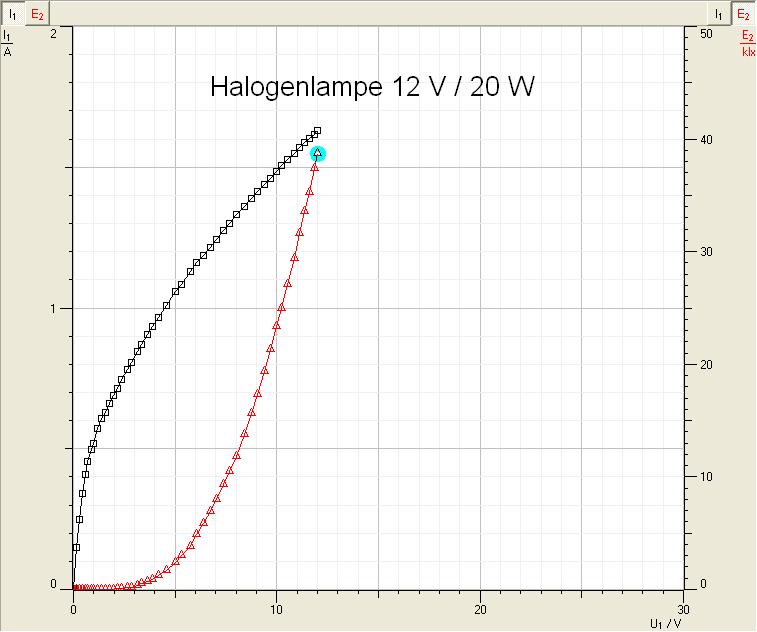

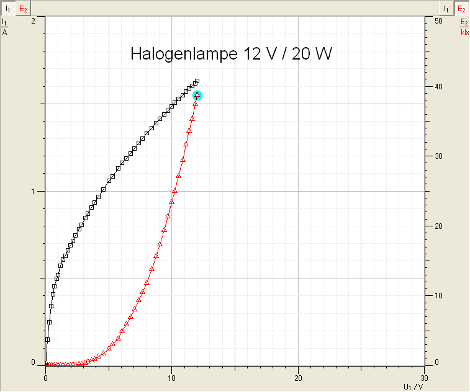

    Kennlinien Halogenlampe

Hinweis für den Lehrer:
Der Lux-Adapter muss vor der ersten Anwendung kalibriert werden.

Download

Einführung in den Gebrauch des Pocket-CASSY im Physikunterricht mit CASSY-Lab 1: Herunterladen [doc] [1,3 MB]

Einführung in den Gebrauch des Pocket-CASSY im Physikunterricht mit CASSY-Lab 2: Herunterladen [doc] [1,3 MB]
