U-I-Kennlinie einer Bleistiftmine

Infobox

Diese Seite ist Teil einer Materialiensammlung zum Bildungsplan 2004: Grundlagen der Kompetenzorientierung. Bitte beachten Sie, dass der Bildungsplan fortgeschrieben wurde.

Hinweis

Es wird darauf hingewiesen, dass für jedes Experiment entsprechend der eigenen Durchführung vor der erstmaligen Aufnahme der Tätigkeit eine Gefährdungsbeurteilung durchgeführt und dokumentiert werden muss. Jede fachkundige Nutzerin/jeder fachkundige Nutzer muss die aufgeführten Inhalte eigenverantwortlich prüfen und an die tatsächlichen Gegebenheiten anpassen.

Weder die Redaktion des Lehrerfortbildungsservers noch die Autorinnen und Autoren der veröffentlichten Experimente übernehmen jegliche Haftung für direkte oder indirekte Schäden, die durch exakten, veränderten oder fehlerhaften Nachbau und/oder Durchführung der Experimente entstehen. Weiterführende Informationen erhalten Sie unter www.gefahrstoffe-schule-bw.de

Lernziel:
Sie lernen, einen Versuch mit CASSY selbstständig zu planen, Vermutungen aufzustellen und diese im Experiment zu überprüfen.

Nehmen Sie die U-I-Kennlinie einer Bleistiftmine auf! Planen Sie dazu einen Versuch und führen Sie ihn durch!

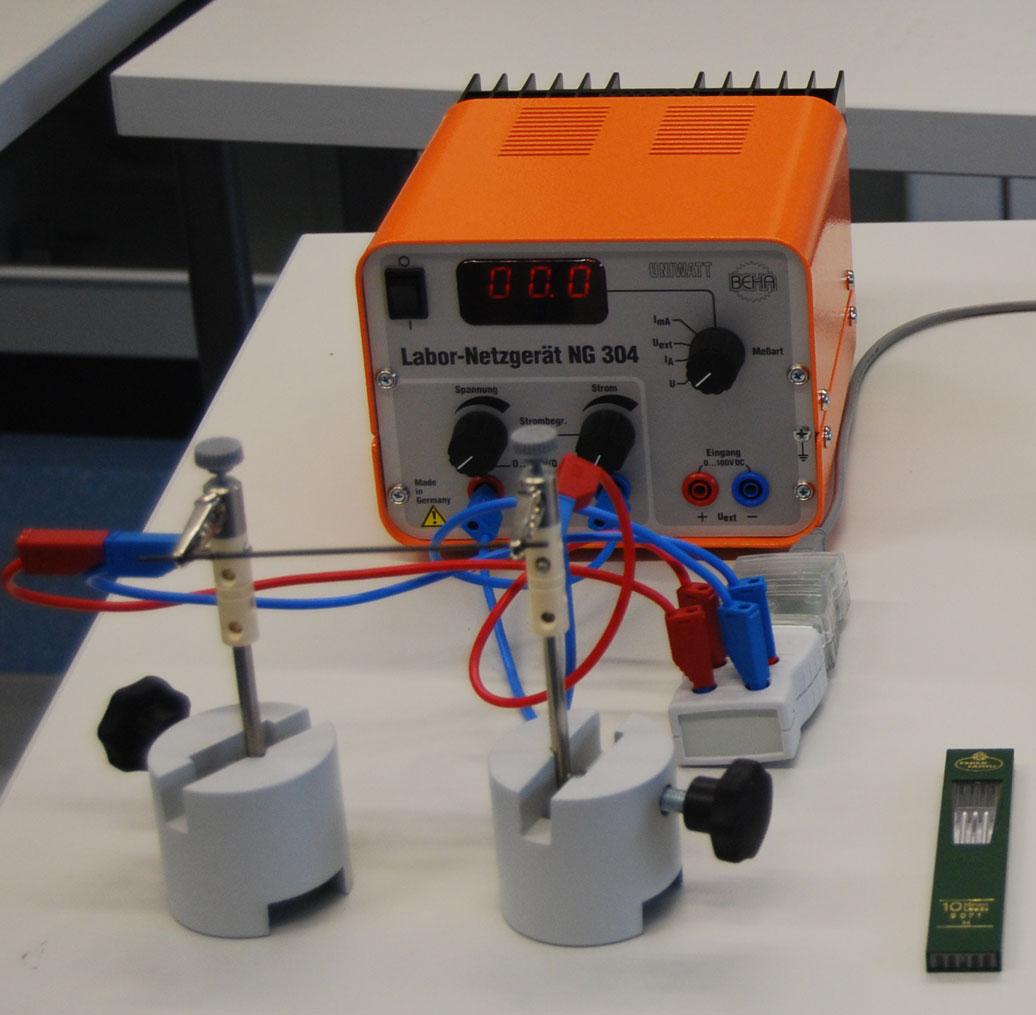

Versuchsaufbau

  1. Besorgen Sie sich eine dicke Bleistiftmine eines Fallbleistiftes. Informieren Sie sich über die stoffliche Zusammensetzung der Bleistiftmine.
    Achtung: Die Bleistiftmine kann beschichtet sein. Durch Erwärmung bei Stromfluss kann sich die Beschichtung entzünden. Für Versuch feuerfeste Unterlage benutzen!
  2. Stellen Sie eine Vermutung über den Zusammenhang zwischen Spannung und Stromstärke auf!
  3. Überprüfen Sie Ihre Vermutung im Experiment!
  4. Begründen Sie den Verlauf des Schaubildes mit Ihrem Wissen über Halbleiter!

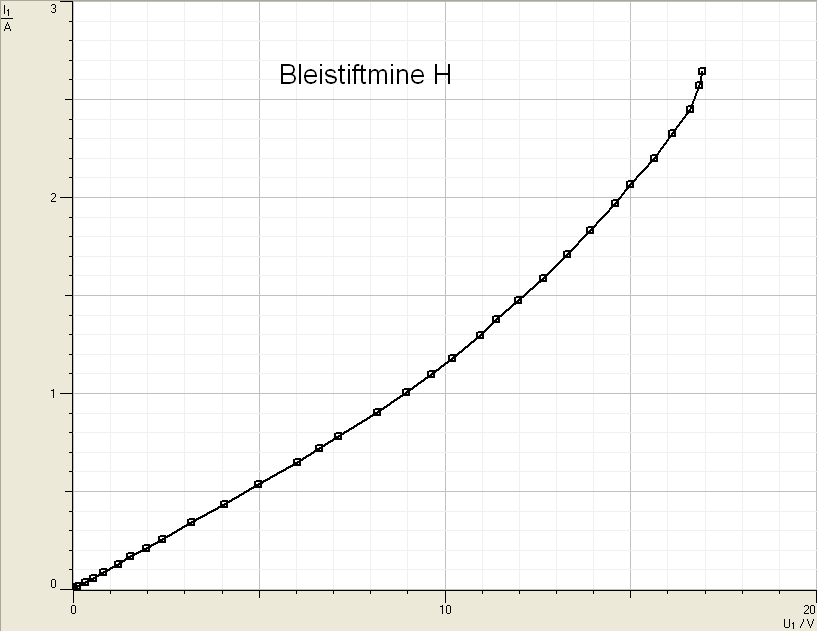

    U-I-Kennlinie einer Bleistiftmine

Download

Einführung in den Gebrauch des Pocket-CASSY im Physikunterricht mit CASSY-Lab 1: Herunterladen [doc] [1,3 MB]

Einführung in den Gebrauch des Pocket-CASSY im Physikunterricht mit CASSY-Lab 2: Herunterladen [doc] [1,3 MB]



Weiter mit Anwendungen: U-I-Kennlinie einer Halogenlampe
