Ver­such 1

In­fo­box

Diese Seite ist Teil einer Ma­te­ria­li­en­samm­lung zum Bil­dungs­plan 2004: Grund­la­gen der Kom­pe­tenz­ori­en­tie­rung. Bitte be­ach­ten Sie, dass der Bil­dungs­plan fort­ge­schrie­ben wurde.

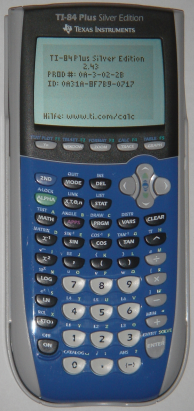

GTR0 Mes­sun­gen mit einem Sen­sor
Ver­such 1: Er­wär­mungs­kur­ve von Was­ser

Ma­te­ria­li­en:

  • GTR
  • Easy­L­ink-Ad­ap­ter
  • Tem­pe­ra­tur-Sen­sor
  • Was­ser und Was­ser­ko­cher.



Durch­füh­rung:
  1. GTR2 Tem­pe­ra­tur-Sen­sor mit dem Easy­L­ink-Ad­ap­ter an den GTR1 USB-Ein­gang des GTR an­schlie­ßen, der Sen­sor wird au­to­ma­tisch er­kannt und das Ea­sy­Da­ta-Pro­gramm star­tet. Der ak­tu­el­le Mess­wert wird an­ge­zeigt, zu­sätz­lich eine In­for­ma­ti­ons­zei­le über den Modus (Mode) sowie die Steu­er­zei­le mit fünf Me­nü­punk­ten ( File / Setup / Start / Graph / Quit ). Die Me­nü­punk­te wer­den über die obers­te Tas­ten­rei­he mit der unter dem Me­nü­punkt lie­gen­den Taste an­ge­wählt:
    Y= ( File ), Win­dow ( Setup ), Zoom ( Start ), Trace ( Graph ), Graph ( Quit ).
  2. Über den Me­nü­punkt Setup wer­den die Mess­ein­stel­lun­gen vor­ge­nom­men:
    Un­ter­me­nü­punkt 2: Zeit-Graph an­wäh­len (‚2‘ drü­cken ODER mit dem Pad über die Rich­tungs­tas­ten ¡ , ¢ , £ , ¤ den zwei­ten Me­nü­punkt Zeit-Graph… an­wäh­len und mit Enter be­stä­ti­gen. An­schlie­ßend mit Edit (Zoom-Taste) die Mess-Pa­ra­me­ter fest­le­gen ( GTR3 vor­ge­ge­be­ne Werte kön­nen ein­fach über die Clear -Taste ge­löscht wer­den:
    Ab­tas­t­in­ter­vall in s: 2, mit Next (Zoom-Taste) be­stä­ti­gen.
    Ge­samt­zahl der zu er­fas­sen­den Werte: 150, mit Next (Zoom-Taste) be­stä­ti­gen.
    Die Mess-Ein­stel­lun­gen wer­den an­ge­zeigt (mit be­rech­ne­ter Ex­pe­ri­men­tier­län­ge von 300 s). Mit Ok (Graph-Taste) be­stä­ti­gen.
  3. GTR5 1,0 Liter Was­ser in den Was­ser­ko­cher geben und den Was­ser­ko­cher ein­schal­ten, dabei mit dem Ther­mo­me­ter stän­dig um­rüh­ren (evtl. am Kabel hal­ten).
  4. Nach ca. 5 Se­kun­den die Mes­sung durch An­wahl von Start (Zoom-Taste) die Mes­sung star­ten.
  5. Die Mes­sung bis zum Ko­chen des Was­sers lau­fen las­sen, an­schlie­ßend noch ca. 1 Mi­nu­te wei­ter­lau­fen las­sen. Wäh­rend der Mes­sung wer­den die Mess­wer­te sowie der Graph auf­ge­zeich­net.
  6. Ist die Mes­sung vor den ein­ge­stell­ten 300 s be­en­det, so kann die Mes­sung durch an­wäh­len von Stop (Zoom-Taste) vor­zei­tig be­en­det wer­den (s. Bild oben).
  7. Nach der Mes­sung wird der Graph mit einer ge­eig­ne­ten Ska­lie­rung auf­ge­zeich­net.
    Mit dem Pad (links / rechts) kann der Graph ab­ge­fah­ren wer­den, die je­wei­li­gen Mess­wer­te wer­den dann an­ge­zeigt.
    Über Anlyz (Zoom-Taste) & 1: Sta­tis­ti­ken (1 drü­cken oder über Pad an­wäh­len und mit der Enter-Taste be­stä­ti­gen) kön­nen Sta­tis­tik­wer­te für einen aus­ge­wähl­ten Be­reich (linke und rech­te Be­gren­zung in den zwei fol­gen­den Fens­tern über das Pad ein­stel­len und be­stä­ti­gen): Mit­tel­wert, Mi­ni­mum, Ma­xi­mum, Stan­dard­ab­wei­chung und Zahl der Mess­punk­te im aus­ge­wähl­ten Be­reich. Über Ok (Graph-Taste) ge­langt man zu­rück zum Gra­phen.
  8. Über Main (Graph-Taste) ge­langt man ins Haupt­me­nü.
  9. Dort kann die Mes­sung ab­ge­spei­chert wer­den: File (Y= - Taste), 3: Spei­chern unter (3), Namen ein­ge­ben, Ok (Graph-Taste).
  10. Mit Quit (Graph-Taste) das Ea­sy­Temp-Pro­gramm ver­las­sen. Im fol­gen­den Fens­ter (Be­en­den?) wird an­ge­zeigt, wo die Werte (Liste) ab­ge­spei­chert wur­den (Zeit in L1, Temp(C) in L2). Mit Ok (Graph-Taste) be­stä­ti­gen.

Über­spie­len der Daten auf den Com­pu­ter und Wei­ter­ver­ar­bei­tung der Daten in Excel oder Open Of­fice Calc: s. S.6ff (3. Wei­ter­ver­ar­bei­tung der Daten auf dem Com­pu­ter)

Mess­wert-Er­fas­sung mit dem GTR: Her­un­ter­la­den [doc] [2,8 MB]

Mess­wert-Er­fas­sung mit dem GTR: Her­un­ter­la­den [pdf] [2,2 MB]
