Weiterverarbeitung der Daten auf dem Computer

Weiterverarbeitung der Daten auf dem Computer

  1. Weiterverarbeitung der Daten CAS CAS mit dem Verbindungskabel über die USB1-Schnittstelle mit dem Laptop verbinden.
  2. Das CAS-Program starten.





  1. Den Inhalts-Explorer anwählen.
    Weiterverarbeitung der Daten CAS
    Weiterverarbeitung der Daten CAS

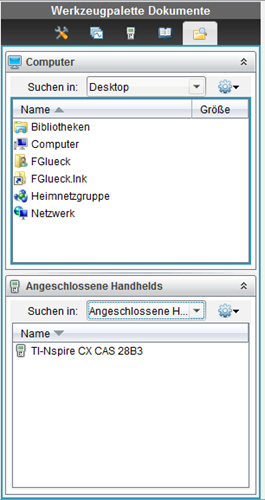

  2. Im „Werkzeugpalette Dokumente“-Fenster unten links einen Doppelklick auf das angeschlossene Handheld durchführen.

  1. Speicherordner auswählen und mit einem Doppelklick auf die abgespeicherte Datei die Daten auslesen.



  2. Linksklick auf Tabellenansicht ausführen, die Daten durch Anwählen der Zellenüberschrift markieren, bei gedrückter linker Maustaste den Cursor so weit nach rechts bewegen, bis alle gewünschten Spalten markiert sind. Daten mit [Strg] + ‚C‘ kopieren.













Weiterverarbeitung der Daten:

a) Diagramm-Erstellung unter Excel (2010):

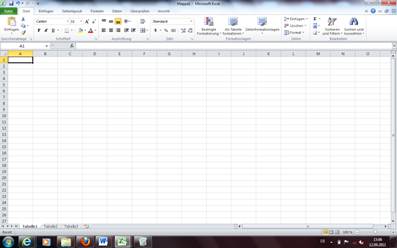

Excel starten:
Weiterverarbeitung der Daten CAS
Weiterverarbeitung der Daten CAS

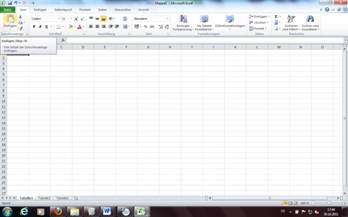

Alle Zellen markieren (Mausklick auf das graue Rechteck oberhalb der Zeilenbeschriftung 1 (Links der Spaltenbeschriftung A).

Weiterverarbeitung der Daten CAS





Die gesamte Tabelle wird dann blau markiert:









Weiterverarbeitung der Daten CAS Weiterverarbeitung der Daten CAS Ein Rechtsklick auf den blau unterlegten Bereich öffnet ein Untermenü, in dem man ‚Zellen formatieren‘ anwählt (Alternativ: Im ‚Start‘-Menü im Untermenü ‚Format‘ den Unterpunkt ‚Zellen formatieren‘ wählen).













Weiterverarbeitung der Daten CAS Im folgenden Fenster ‚Zellen formatieren‘ im Reiter ‚Zahlen‘ die Kategorie ‚Text‘ wählen und mit ‚OK‘ bestätigen.













Weiterverarbeitung der Daten CAS
Daten mit [Strg]+‚V‘ die bereits kopierten Daten einfügen (Alternativ unter dem Menüpunkt ‚Start‘ – ‚Einfügen‘ anwählen):

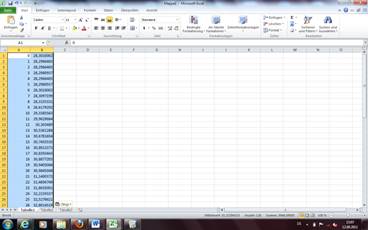

Weiterverarbeitung der Daten CAS Die Daten werden eingefügt:
Über ‚Suchen und Ersetzen‘ in den Datenreihen ‚ . ‘ durch ‚ , ‘ ersetzen lassen.
Dann wieder die gesamte Tabelle markieren und das Zahlenformat von ‚Text‘ auf ‚Zahl‘ ändern.



Die Datenreihen (falls nicht automatisch geschehen) markieren und unter dem Menüpunkt ‚Einfügen‘ – ‚Punkt‘ – ‚Punkt (XY)‘ anwählen:

Weiterverarbeitung der Daten CAS Weiterverarbeitung der Daten CAS

Das Diagramm wird erstellt, weitere Bearbeitungen sind möglich.

b) Diagramm-Erstellung unter Calc (OpenOffice 3.3.0, Freeware):

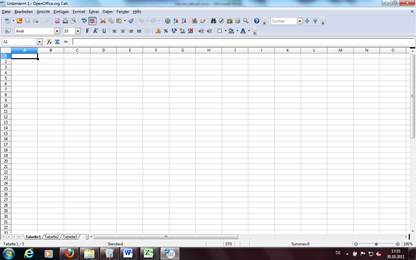

Calc starten:
Weiterverarbeitung der Daten CAS

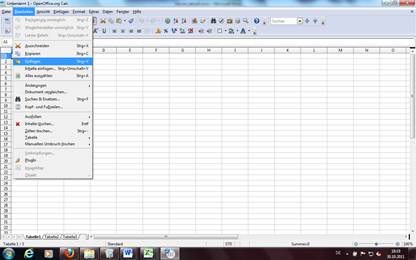

Daten mit [Strg]+‚V‘ die bereits kopierten Daten einfügen (Alternativ unter dem Menüpunkt ‚Bearbeiten‘ – ‚Einfügen‘ anwählen):
Weiterverarbeitung der Daten CAS

Weiterverarbeitung der Daten CAS

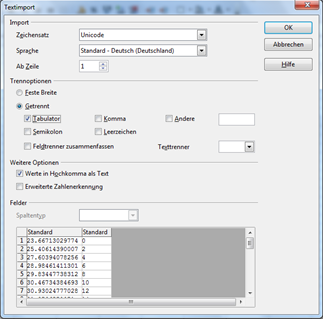

Im folgenden Fenster ‚Textimport‘ unter ‚Trennoptionen‘ den Unterpunkt ‚Tabulator‘ anwählen, mit ‚OK‘ bestätigen.

Vorsicht: Anderes Zahlenbeispiel (Titration von Maleinsäure)

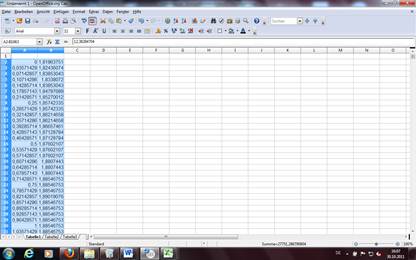

Datenreihen markieren und über ‚Suchen und Ersetzen‘ ‚ . ‘ durch ‚ , ‘ ersetzen lassen.

Weiterverarbeitung der Daten CAS

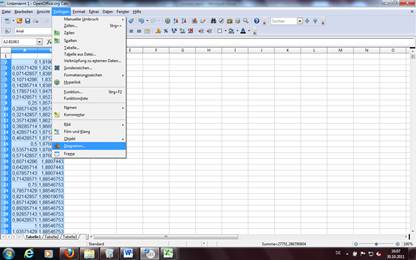

Unter dem Menüpunkt ‚Einfügen‘ – ‚Diagramm‘ wählen:

Weiterverarbeitung der Daten CAS

Weiterverarbeitung der Daten CAS

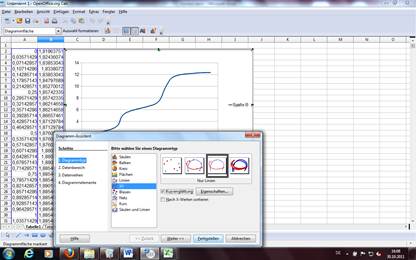

Im Fenster ‚Diagramm-Assistent‘ – ‚Diagrammtyp‘ – ‚XY‘ – ‚Nur Linien‘ und ‚Kurvenglättung‘ anwählen:

Das Diagramm wird erstellt.
