Iden­ti­fi­zie­rung der Kom­po­nen­ten

In­fo­box

Diese Seite ist Teil einer Ma­te­ria­li­en­samm­lung zum Bil­dungs­plan 2004: Grund­la­gen der Kom­pe­tenz­ori­en­tie­rung. Bitte be­ach­ten Sie, dass der Bil­dungs­plan fort­ge­schrie­ben wurde.

Hin­weis

Es wird dar­auf hin­ge­wie­sen, dass für jedes Ex­pe­ri­ment ent­spre­chend der ei­ge­nen Durch­füh­rung vor der erst­ma­li­gen Auf­nah­me der Tä­tig­keit eine Ge­fähr­dungs­be­ur­tei­lung durch­ge­führt und do­ku­men­tiert wer­den muss. Jede fach­kun­di­ge Nut­ze­rin/jeder fach­kun­di­ge Nut­zer muss die auf­ge­führ­ten In­hal­te ei­gen­ver­ant­wort­lich prü­fen und an die tat­säch­li­chen Ge­ge­ben­hei­ten an­pas­sen.

Weder die Re­dak­ti­on des Leh­rer­fort­bil­dungs­ser­vers noch die Au­to­rin­nen und Au­to­ren der ver­öf­fent­lich­ten Ex­pe­ri­men­te über­neh­men jeg­li­che Haf­tung für di­rek­te oder in­di­rek­te Schä­den, die durch ex­ak­ten, ver­än­der­ten oder feh­ler­haf­ten Nach­bau und/oder Durch­füh­rung der Ex­pe­ri­men­te ent­ste­hen. Wei­ter­füh­ren­de In­for­ma­tio­nen er­hal­ten Sie unter www.​gef​ahrs​toff​e-​schu­le-​bw.​de

Iden­ti­fi­zie­rung der Kom­po­nen­ten:

Prin­zip: Zu dem nach Ar­beits­blatt K4C1 auf­ge­nom­me­nen Chro­ma­to­gramm kön­nen auf zwei Arten zu­sätz­li­che Ver­gleich­sch­ro­ma­to­gram­me auf­ge­nom­men wer­den

  1. (Pseu­do)-Co-Chro­ma­to­gram­me:
    Unter glei­chen Ver­suchs­be­din­gun­gen wer­den Chro­ma­to­gram­me der Ver­gleichs­ga­se auf­ge­nom­men und dabei zu­sätz­lich auf dem Bild­schirm dar­ge­stellt.
  2. Auf­sto­ckung:
    Zu dem zu un­ter­su­chen­den Gas wird zu­sätz­lich ein Ver­gleichs­gas auf die Sprit­ze ge­zo­gen und die Iden­ti­fi­zie­rung durch "Pea­k­erhö­hung" vor­ge­nom­men.

(Pseu­do) - Co-Chro­ma­to­gramm - Durch­füh­rung des Ver­su­ches:
Es bleibt auch für nach­fol­gen­de Mes­sun­gen auf dem Bild­schirm er­hal­ten. Man klickt auf den But­ton " ⇒Jetzt Mes­sen " oder im Haupt­me­nü auf ' ⇒Mes­sen ' und dann auf ' ⇒Jetzt Mes­sen '. Die Frage, ob Sie die neue Da­ten­rei­he in einen neuen Gra­phen ein­zeich­nen wol­len be­ant­wor­ten Sie mit ⇒ NEIN . Das Pro­gramm wählt eine neue Li­ni­en­far­be, um das Chro­ma­to­gramm vom "alten" zu un­ter­schei­den.
Dann füllt man ca. 0,5 ml eines der aus­ge­such­ten Ver­gleichs - Gase in die Sprit­ze und star­tet die Auf­nah­me des Ga­sch­ro­ma­to­gramms mit START oder mit Druck auf die Leer­tas­te. Man ver­sucht, mög­lichst zur glei­chen Zeit ein­zu­sprit­zen, wie schon beim GC- vom Pro­ben­gas (nach genau 10 s). Be­en­det wird mit BE­EN­DEN .

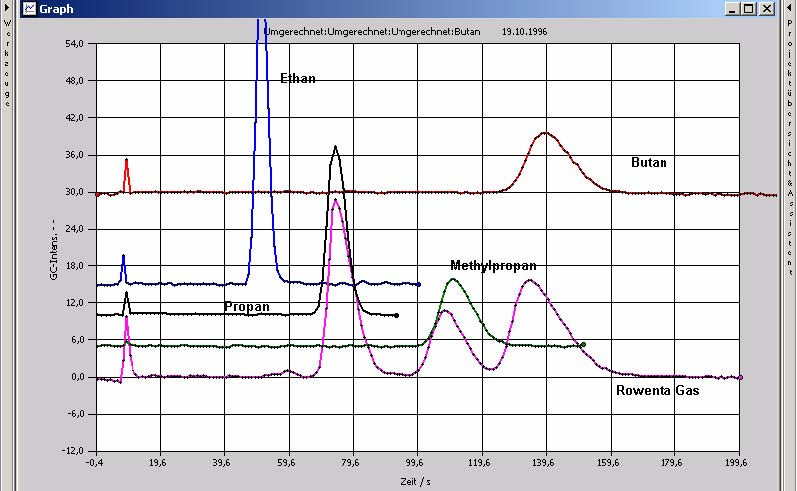

Versuch

Bei­spiel: Her­un­ter­la­den [pdf] [183 KB]
