Prin­zip:
Ein Com­pu­ter ist her­vor­ra­gend ge­eig­net, die läs­ti­gen Schreib- und Zei­chen­ar­bei­ten bei
ga­sch­ro­ma­to­gra­phi­schen Ana­ly­sen zu über­neh­men. Auch die "Aus­wer­tun­gen" wer­den un­ter­stützt.

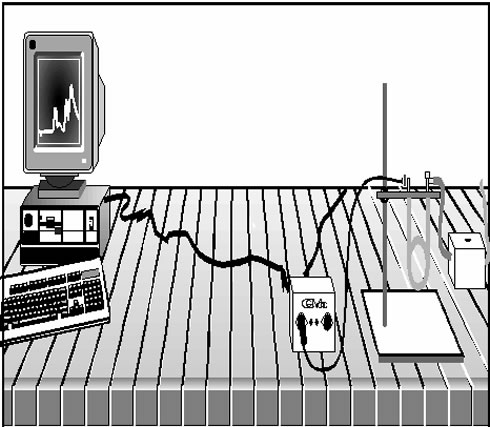

Versuchsaufbau

Ma­te­ri­al­lis­te:

Ge­rä­te:

  • 1 LOW-COST-Chro­ma­to­graph AK LCG­C04
  • 1 Sta­tiv
  • 1 In­jek­ti­ons­sprit­ze, 2 ml
  • 1 Com­pu­ter

Che­mi­ka­li­en:

  • Gas­feu­er­zeug Warnung: entzündlich
  • Feu­er­zeug- Nach­füll-Gas Symbol
  • Cam­ping-gas Kar­tu­sche Symbol

Vor­be­rei­tung des Ver­su­ches:

Der LOW-COST- Ga­sch­ro­ma­to­graph wird nach Ab­bil­dung auf­ge­baut .

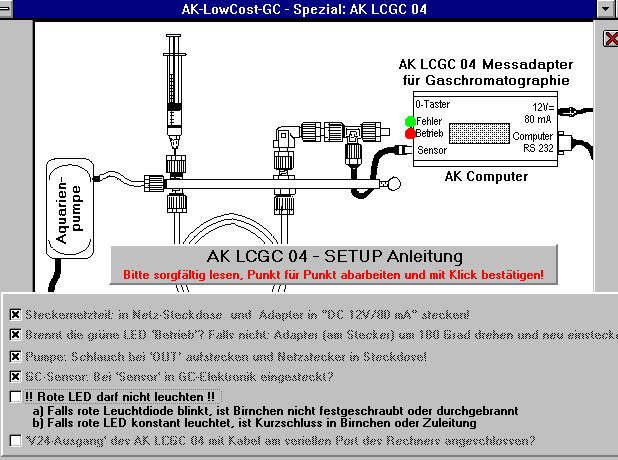

Screenshot Einstellungen

Vor­be­rei­tung am Com­pu­ter :

An­ge­zeig­te Mess­grö­ße: GC- In­ten­si­tät Un­ter­gren­ze: -10 Ober­gren­ze: 100
Wand­ler: AK-GC-04 Kanal GC-04 An­schluss COM ½
Vor­ga­be x-Achse: Zeit Zeit­in­ter­vall: 0,5 s Ge­samt­zeit: 200 s

Durch­füh­rung des Ver­su­ches:
(Even­tu­ell durch Klick auf "Null" die GC-In­ten­si­tät auf "0,0" stel­len). Man füllt ca. 0,5 - 1,0 ml des zu un­ter­su­chen­den Gases in die Sprit­ze und star­tet die Auf­nah­me des Ga­sch­ro­ma­to­gramms mit START oder mit Druck auf die Taste [S]. Damit man eine Ein­spritz­stel­le im Chro­ma­to­gramm sieht, in­ji­ziert man erst nach ca. 10 s das Gas zügig in den Chro­ma­to­gra­phen.

(Die gra­phi­sche Dar­stel­lung läßt sich bei Be­darf (Ver­grö­ße­rung/Ver­klei­ne­rung des Chro­ma­to­gramms) auch wäh­rend der Mes­sung mit Va­rio­Graph ver­än­dern). Be­en­det wird mit BE­EN­DEN.

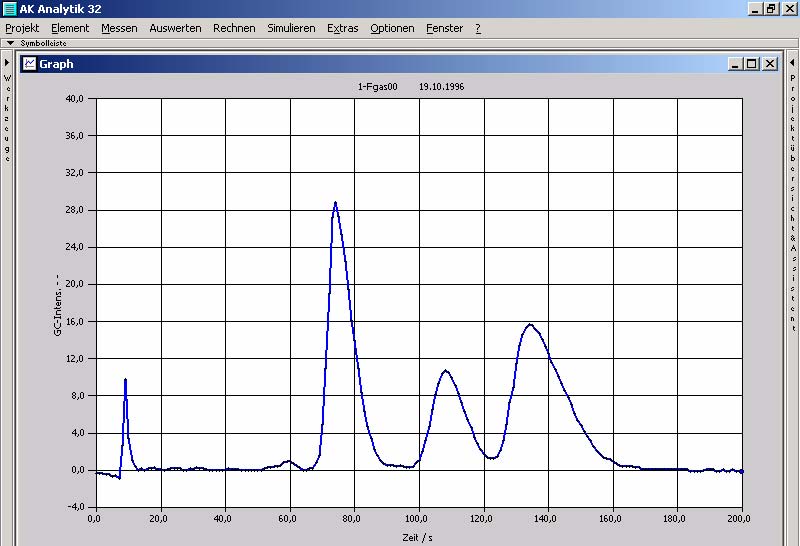

Variograph

Bei­spiel: Her­un­ter­la­den [pdf] [183 KB]
