Fer­mat: Bre­chung – Lö­sung

Fer­mat – Bre­chung – Zeit­li­ne­al

Der Weg mit der kür­zes­ten Zeit

Be­we­ge dich auf dem schnells­ten Weg von A nach B.

Im Was­ser be­wegst du dich lang­sa­mer. Hier musst du das Zeit­li­ne­al für Was­ser ver­wen­den.

  1. An wel­chem Punkt musst du ins Was­ser gehen? Schrei­be deine Ver­mu­tung auf. Punkt I
  2. Be­stim­me mit dem Zeit­li­ne­al die Zei­ten für die un­ter­schied­li­chen Stre­cken
    (X = D, X = E, ...).

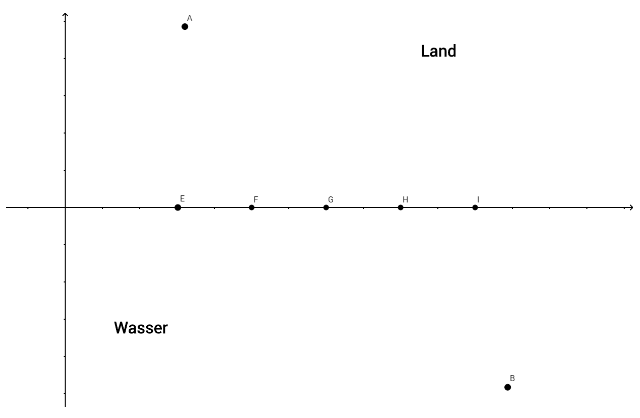

Ein Punkt unterm Meer
E F G H I
Zeit in s von A nach X 2,55 2,7 3,25 3,95 4,85
Zeit in s von X nach B 7,95 6,65 5,4 4,45 3,85
Zeit in s von A über X nach B 10,5 9,35 8,65 8,4 8,7

Der Weg mit der kür­zes­ten Zeit ver­läuft über den Punkt H.

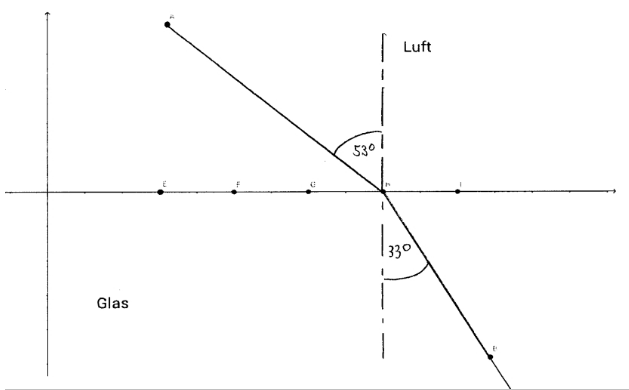

Fer­mat – Bre­chung – Win­kel

Der Weg mit der kür­zes­ten Zeit

Der Weg mit der kür­zes­ten Zeit ver­läuft über den Punkt H.

Das Ge­schwin­dig­keits­ver­hält­nis Land zu Was­ser ist ge­nau­so groß wie das Licht­ge­schwin­dig­keits­ver­hält­nis Luft zu Glas. Wir be­trach­ten jetzt den ent­spre­chen­den Licht­weg.

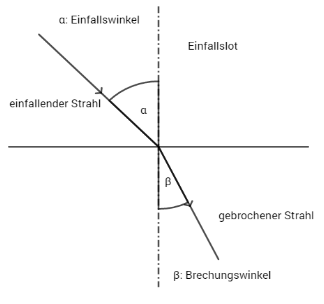

  1. Zeich­ne das Ein­falls­lot und messe den Ein­falls- und den Re­fle­xi­ons­win­kel. α = 53° β = 33°
  2. Ver­glei­che dein Er­geb­nis mit dem Bre­chungs­dia­gramm Luft – Glas.

    Aus dem Bre­chungs­dia­gramm folgt β = 32° . Im Rah­men der Mess­ge­nau­ig­keit (1 °) stim­men die Win­kel über­ein.

Ein Punkt unterm Meer

Brechung



Fer­mat: Bre­chung – Zeit­li­ne­al – Lö­sung: Her­un­ter­la­den [odt][431 KB]

Fer­mat: Bre­chung – Zeit­li­ne­al – Lö­sung: Her­un­ter­la­den [pdf][83 KB]

Fer­mat: Bre­chung – Win­kel – Lö­sung: Her­un­ter­la­den [odt][460 KB]

Fer­mat: Bre­chung – Win­kel – Lö­sung: Her­un­ter­la­den [pdf][110 KB]
