Prin­zip:

Mit einem Low­Cost - Ga­sch­ro­ma­to­gra­phen ist es mög­lich, fast "pro­fes­sio­nel­le" Tren­nun­gen von Feu­er­zeug­gas zu er­zie­len. Die Wer­te­paa­re wer­den auf dem Dis­play des Mess­mo­duls AK LCGC 04 ab­ge­le­sen, Ta­bel­le und Graph dabei "von Hand" er­stellt.

Ver­suchs­auf­bau:

Versuchsaufbau

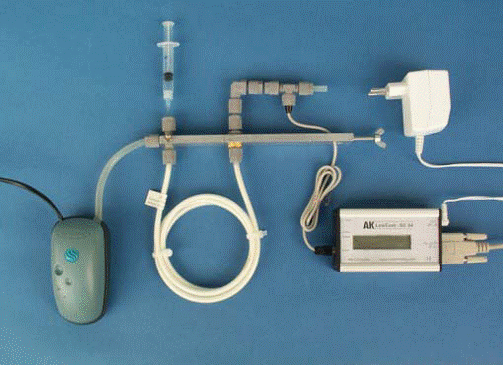

Ga­sch­ro­ma­to­graph für Schü­ler­übun­gen. Man er­kennt von links die Aqua­ri­en­pum­pe und das Sta­tiv mit Trenn­säu­le (links Sprit­ze - rechts der Glüh­birn­chen­de­tek­tor) die Elek­tro­nik und das Netz­teil.

Ma­te­ri­al­lis­te:

Ge­rä­te:

  • 1 LOW-COST-Chro­ma­to­graph AK LCG­C04
  • 1 Sta­tiv
  • 1 In­jek­ti­ons­sprit­ze, 2 ml
  • 1 Stopp­uhr

Che­mi­ka­li­en:

  • Gas­feu­er­zeug Warnung: entzündlich
  • Feu­er­zeug- Nach­füll-Gas Symbol
  • Cam­ping-gas Kar­tu­sche Symbol

Vor­be­rei­tung des Ver­su­ches:
Der LOW-COST- Ga­sch­ro­ma­to­graph AK LCG­C04 wird nach Ab­bil­dung auf­ge­baut und die Aqua­ri­en­pum­pe an­ge­stellt. Die vor­ge­fer­tig­te Wer­te­ta­bel­le wird zu­recht­ge­legt .

Durch­füh­rung des Ver­su­ches:
Man füllt ca. 0,5 - 1,0 ml des zu un­ter­su­chen­den Gases in die Sprit­ze. Die Sprit­ze wird so tief wie mög­lich in die Ein­spritzöff­nung ge­steckt. Dabei wird der Kol­ben der Sprit­ze mit dem Zei­ge­fin­ger so gegen den Zy­lin­der ge­drückt, dass er sich nicht be­we­gen oder durch den Druck des Trä­ger­ga­ses Gas her­aus­ge­scho­ben wer­den kann.

Ein Schü­ler star­tet die Stopp­uhr im AK LCG­C04 durch Drü­cken mit einem Ku­gel­schrei­ber auf "0-Taste".

Nach 10 Se­kun­den wird das Pro­be­gas zügig in­ji­ziert und Sprit­ze her­aus­ge­zo­gen und nun die Zeit im 2 Se­kun­den -Takt und die Span­nung ab­ge­le­sen und dik­tiert. Der Part­ner trägt den ent­spre­chen­den Wert in die Wer­te­ta­bel­le ein. Beim Auf­tre­ten eines grö­ße­ren Peaks er­tönt ein Piep­ton.
Evtl. reicht auch eine Ein­tra­gung im In­ter­vall von 4 Se­kun­den oder man no­tiert nur dann Werte, wenn sich der Mess­wert än­dert.
Än­dert sich die Span­nung nur noch un­we­sent­lich, kann man die Pro­to­kol­lie­rung ab­bre­chen. Nach Ska­lie­rung der y-Achse kann der Graph auf der über­nächs­ten Seite ein­ge­zeich­net wer­den.

Bei­spiel: Her­un­ter­la­den [pdf] [183 KB]
